KiCad에서 만든 회로의 케이스를 Fusion 360에서 작업하기 위해 3D Builder을 통해 3mf를 생성했는데, 이 과정에서 단위를 착각할 수 있기 때문에 조심해야 합니다.

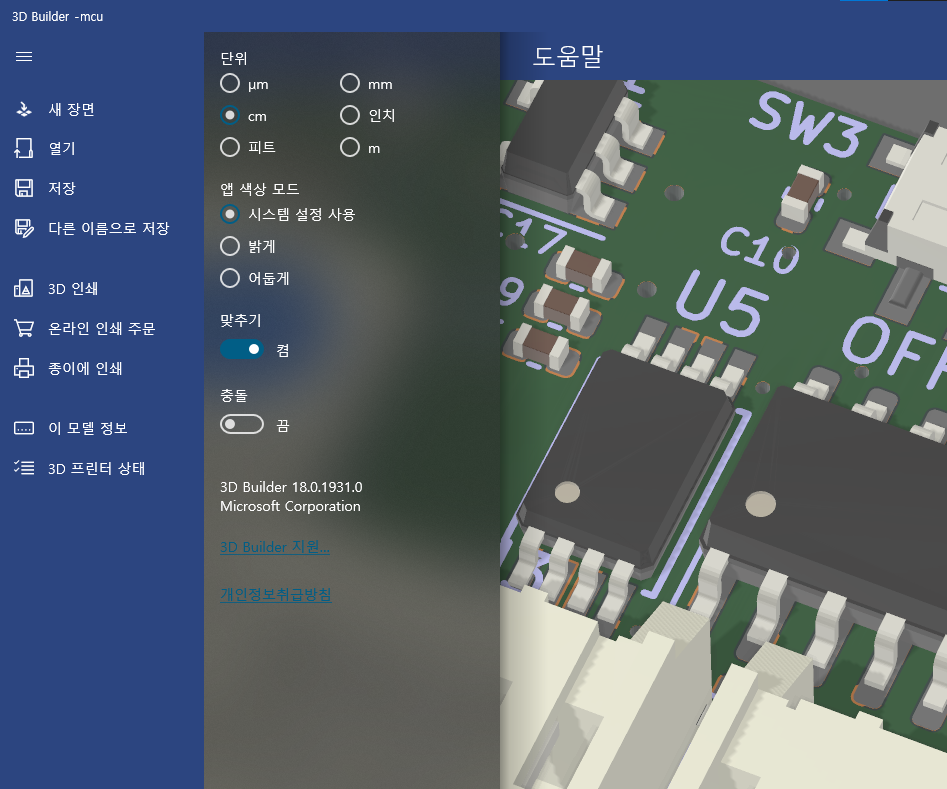

3D Builder에서 기본 단위는 cm이고 Fusion 360에서의 기본 단위는 mm입니다.
이를 바꾸지 않고 두게 되면 3D Builder은 모든 단위를 자신의 단위인 cm으로 변환하지만 Fusion에서는 기존 파일을 불러올 때 이미 지정한 단위를 무시하지 않고 그대로 사용하기 때문에 새 설계의 기본 단위가 아닌 기존 파일에서 설정한 cm이 기본값이 됩니다.

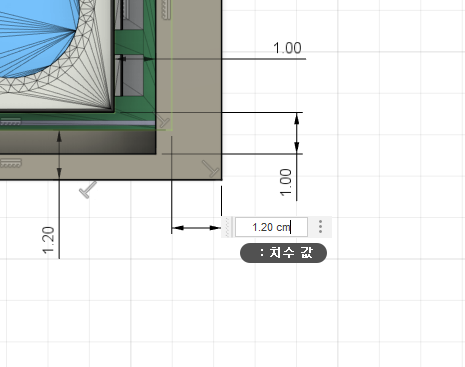

...작업할 때 단위를 유심히 보지 않는다면 (저처럼)위 사진처럼 잘못된 단위로 작업하게 되실 수도 있습니다.
복구하기

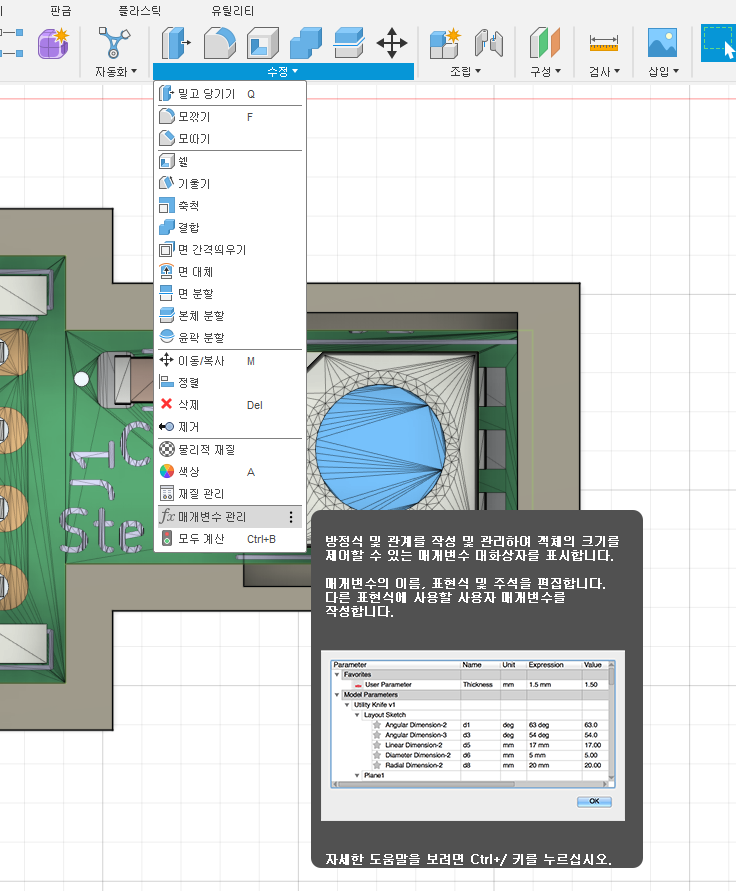

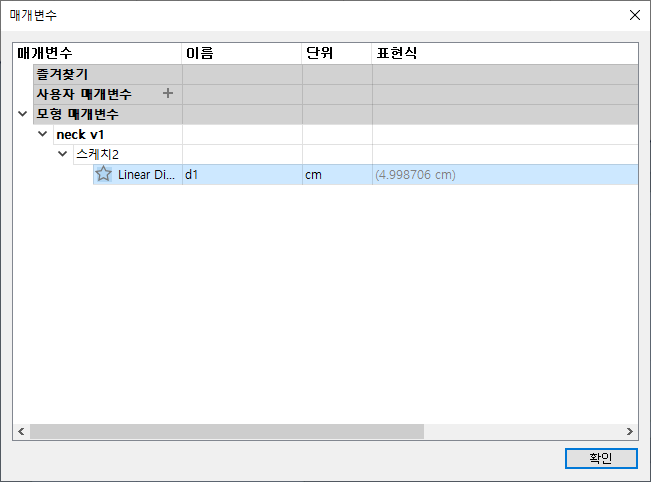

매개변수 탭에서 모든 단위를 자신이 예상했던 단위로 교체해주시면 됩니다.
Ctrl+V 키와 Tab 키를 사용하면 빠르게 항목을 넘어갈 수 있습니다.

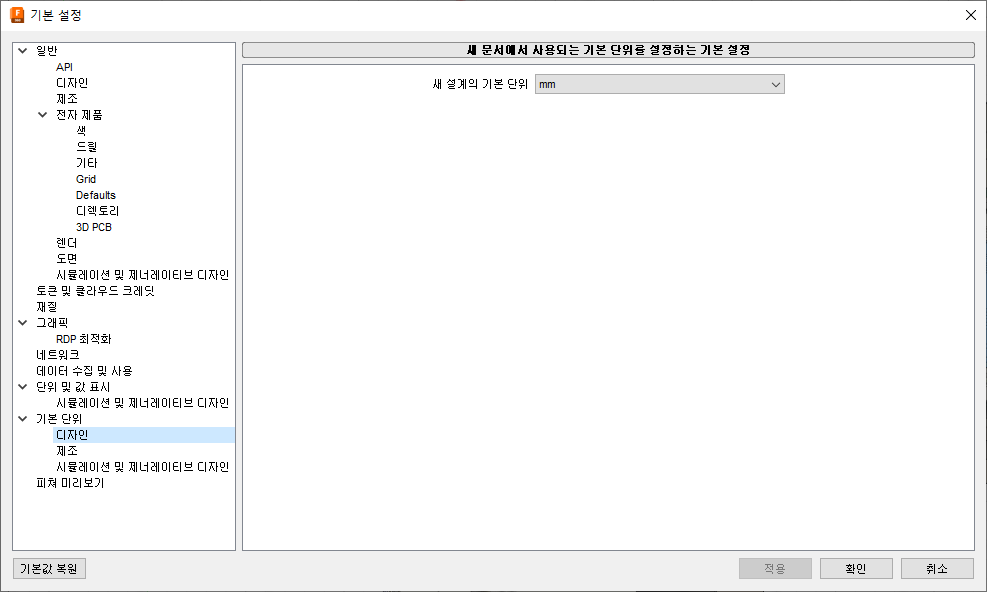

그 다음은 현재 프로젝트의 기본 단위를 변경하세요.
이제 저장하면 모든 것이 완료됩니다.
이 글이 도움이 되셨으면 좋겠습니다.
