다원 Zigbee 벽스위치 리모컨으로 개조 2

Kamilake 2020. 8. 19. 08:41
336x280(권장), 300x250(권장), 250x250, 200x200 크기의 광고 코드만 넣을 수 있습니다.

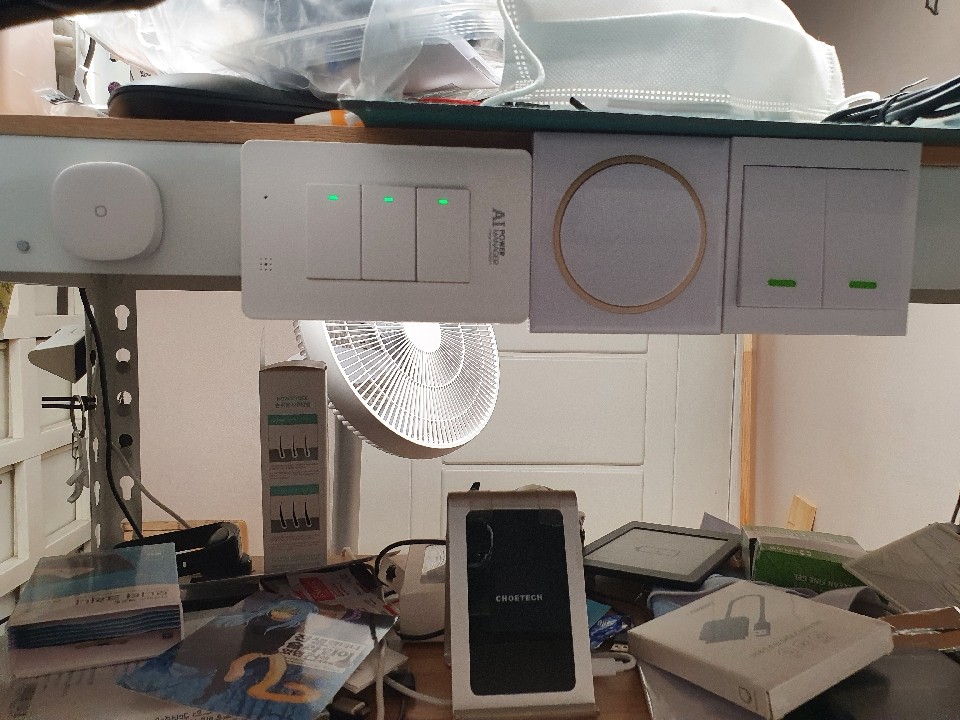

이전에 다원 2선 Zigbee 스위치를 가지고 3버튼 리모컨을 만들어 벽면에 달린 다원 스위치를 컨트롤하는 글을 올렸는데, 아무래도 벽 양쪽에 붙은 두 스위치의 디자인이 같은 게 안정감을 주는지라 익숙한 버튼이 2개 보이는 쪽이 좋기에 스위치를 뜯어고쳐 보았습니다.



저번에 올렸던 글에 이어서인데, 남는 스위치를 앵글 선반에 붙히면서 사진 몇장 올려봅니다.

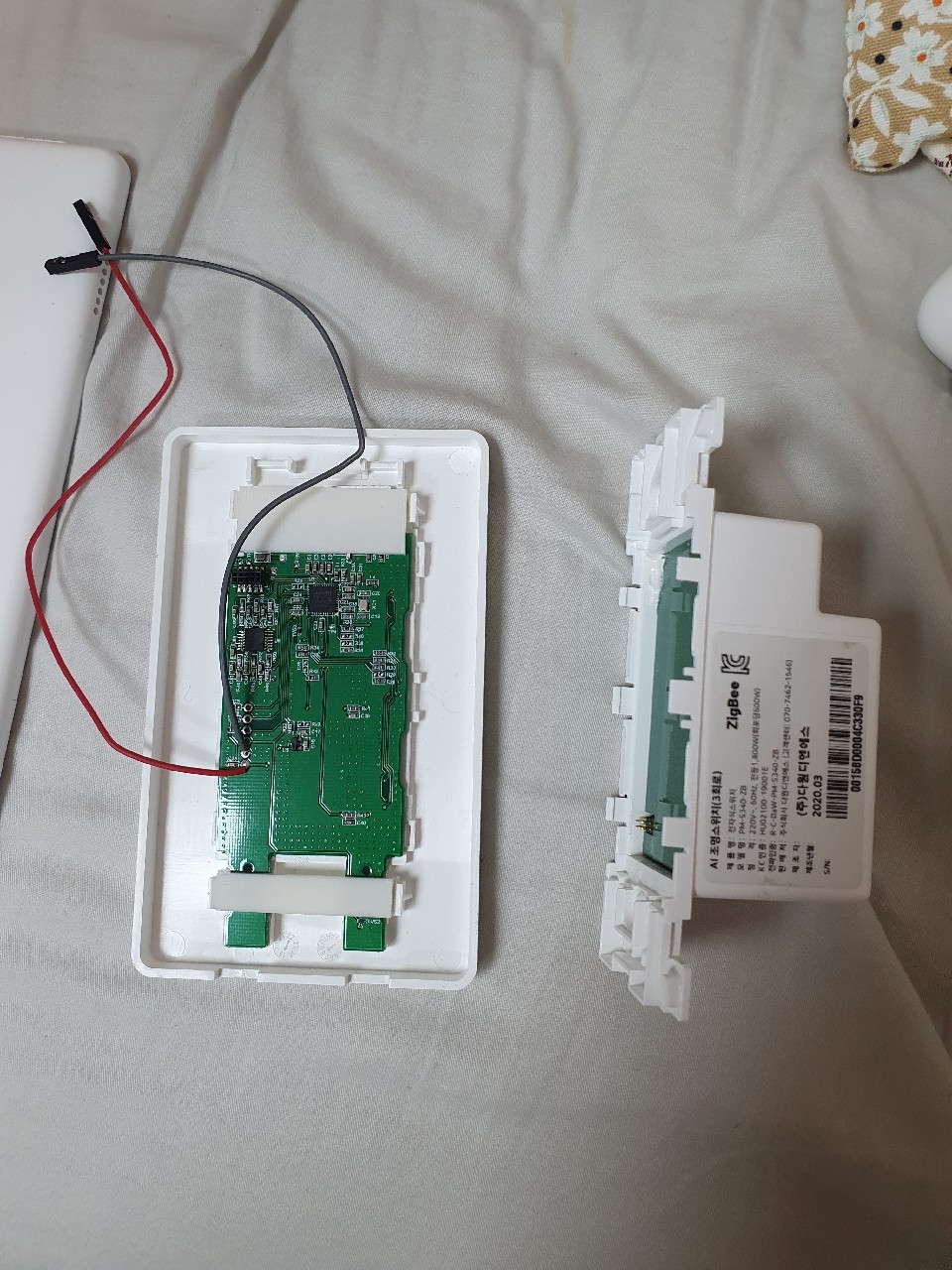

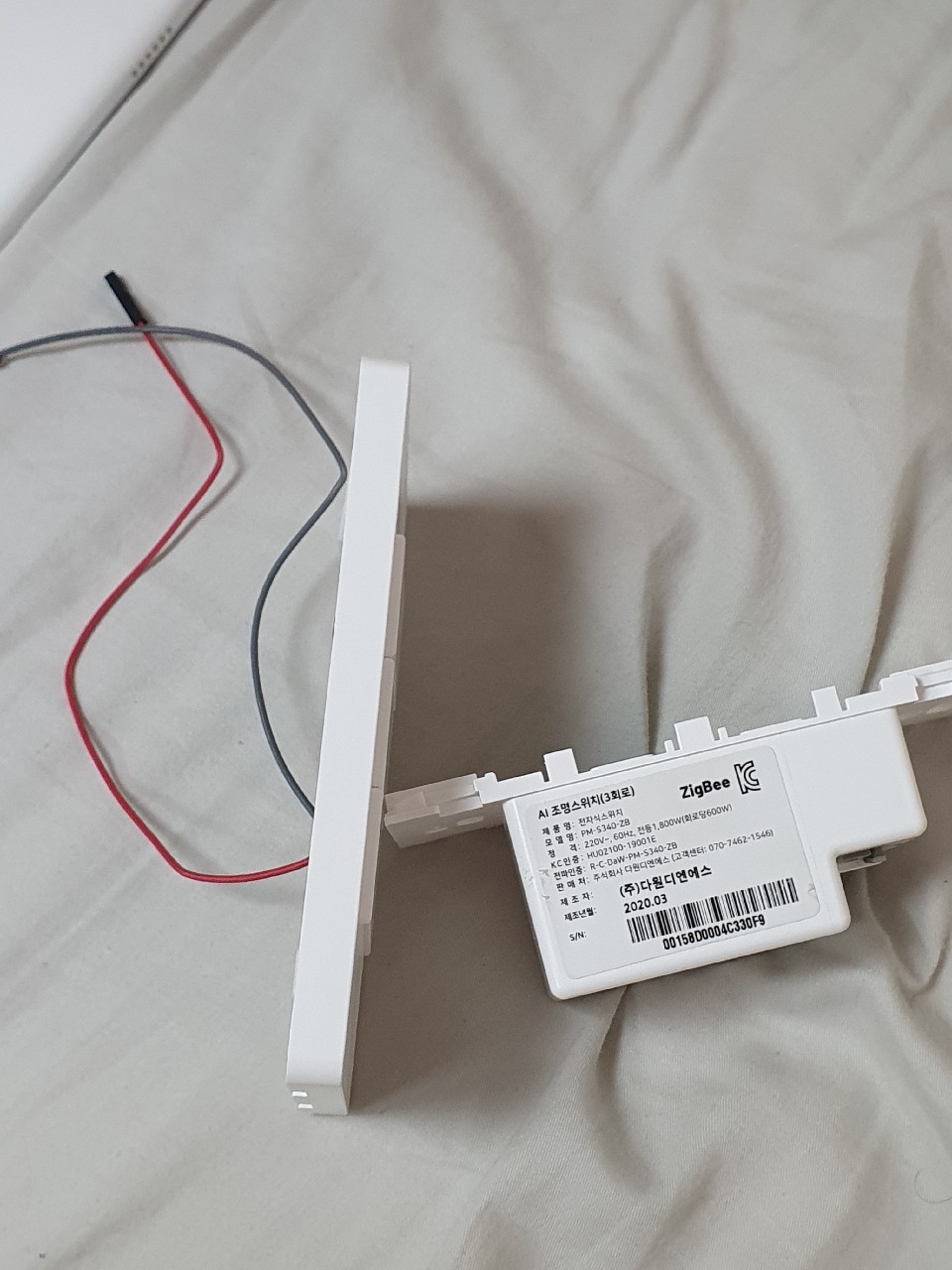

1. 스위치 뒷면의 어댑터 부분을 제거합니다.

걸쇠로 되어 있어 얇은 드라이버 또는 카드 등으로 쉽게 분해됩니다.

실제 제어에 필요한 부분은 저 얇은 쪽에 다 들어가 있는 모양이에요.

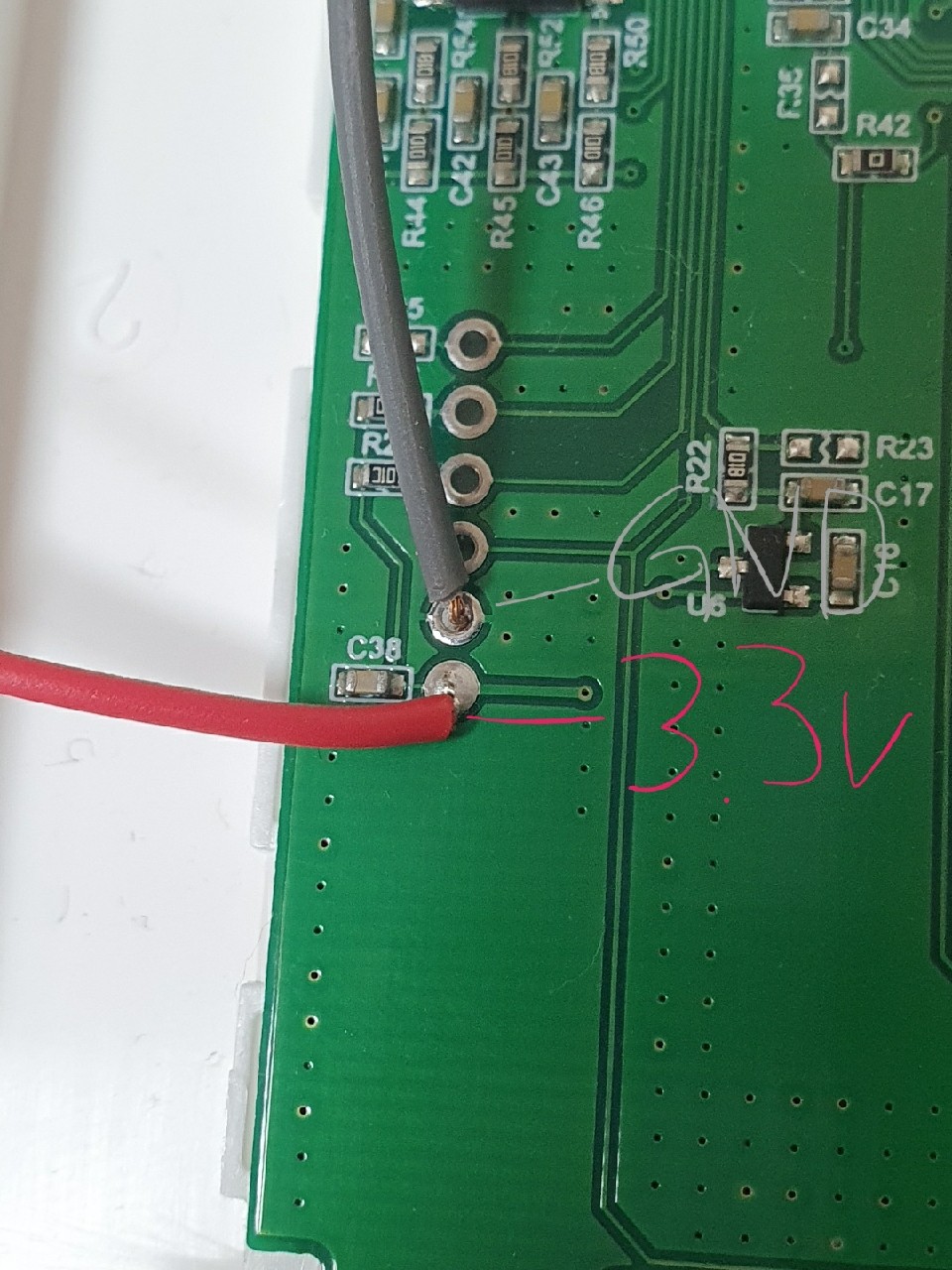

2. 전력을 공급합니다.

LED가 3개나 달려 있는지라 배터리로는 얼마 못 가기에 굴러다니는 3볼트 어댑터를 사용했습니다.
확실한 고정을 위해서는 납땜이 필요합니다.

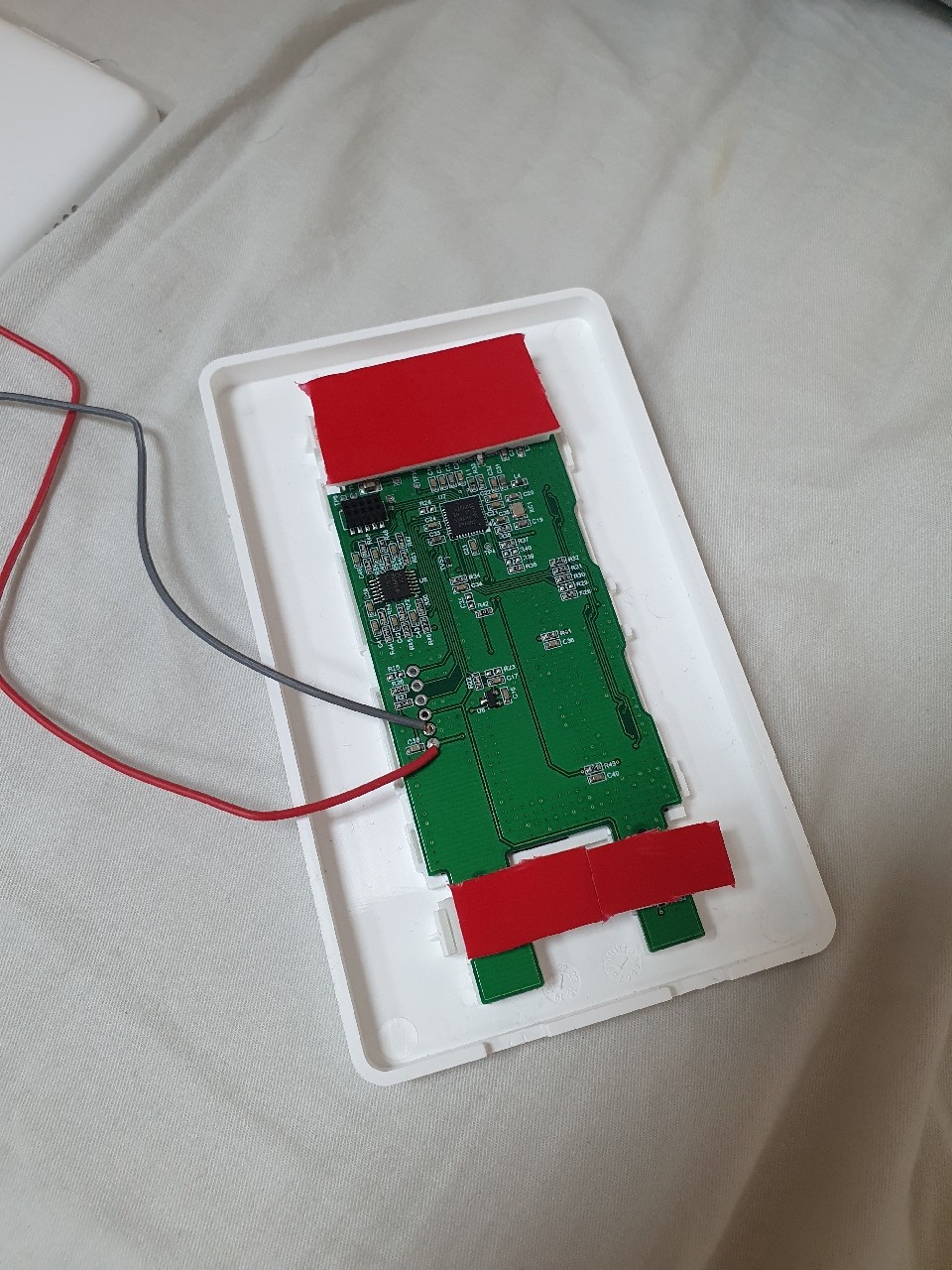

3. 적당한 부분에 고정을 위해 양면테이프를 붙입니다.

아래쪽 걸쇠도 크게 뽑을 걸 그랬네요

저같은 경우는 양면테이프를 붙이긴 했는데 자석이나 나사로 고정하는 게 더 좋아 보이더라구요

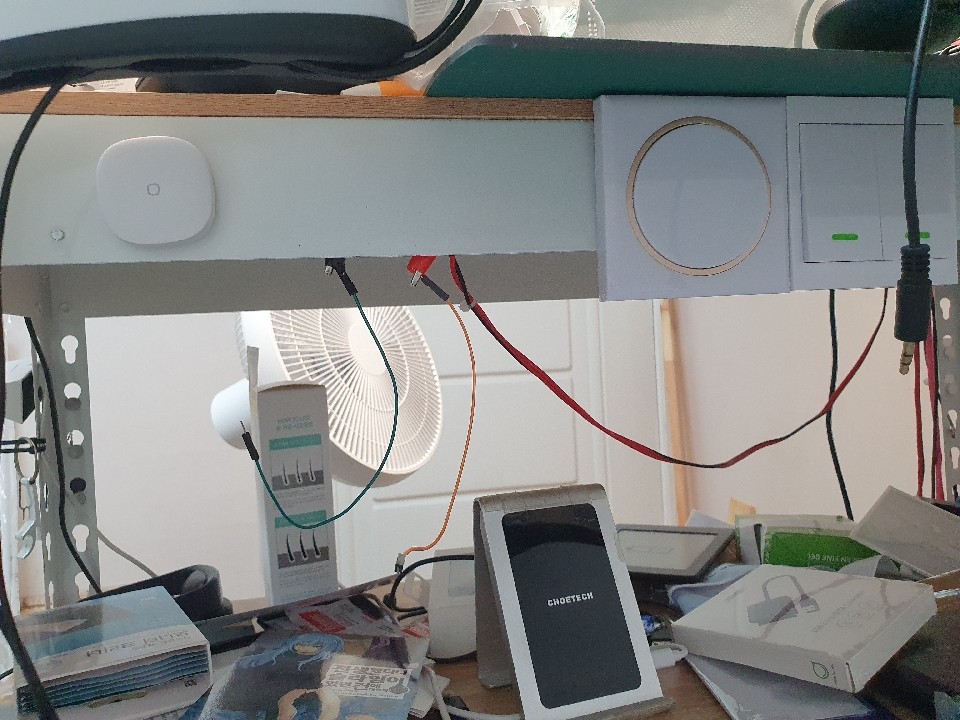

5. 붙입니다.

안정감있게 붙었네요. 결코 저렴하지 않은(?) 리모컨 스위치 완성입니다.



이 글이 도움이 되었으면 좋겠습니다.
