SlimeVR 트래커 PCB 제작하기 11월 25일 (PCB 주문해요)

Kamilake 2021. 11. 25. 17:35

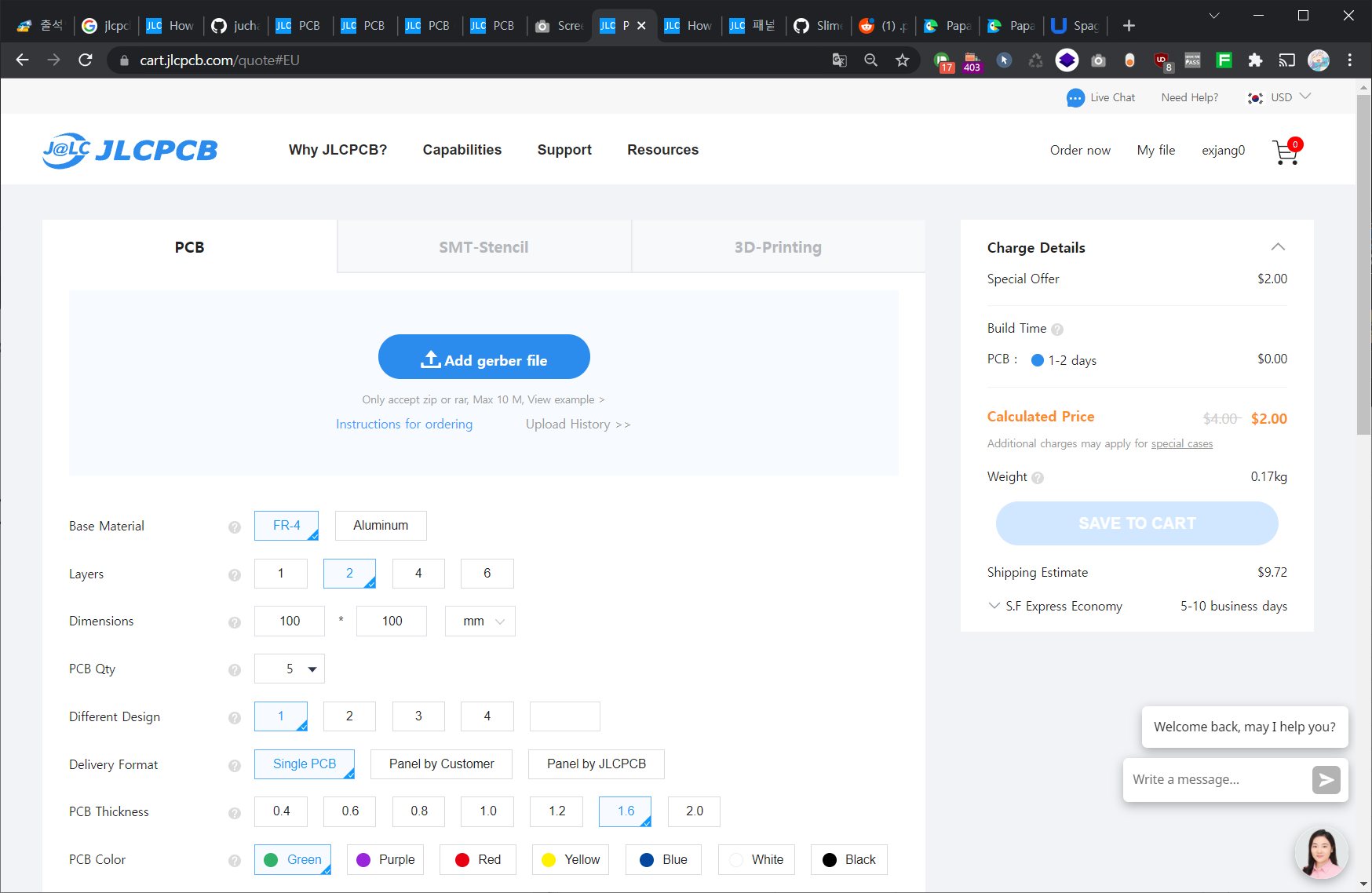

PCB 기판을 JLCPCB를 통해 주문하겠습니다. 모든 게 끝난 것 같아서 차차 주문해보려고 합니다.

기판만 주문한다면 스페셜 오퍼를 사용하면 5장에 2달러입니다. 배송비가 별도라고 해도 공짜나 다름없어요

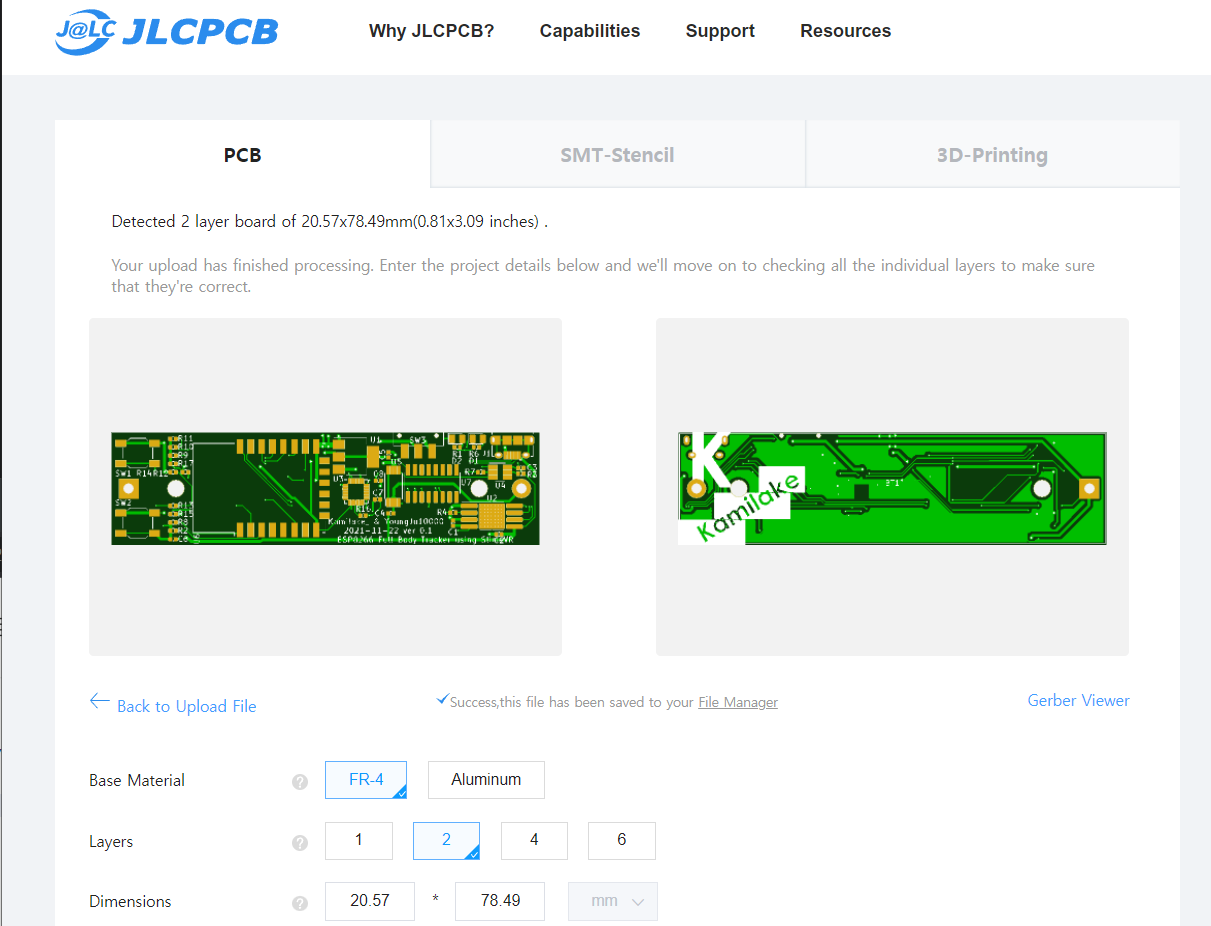

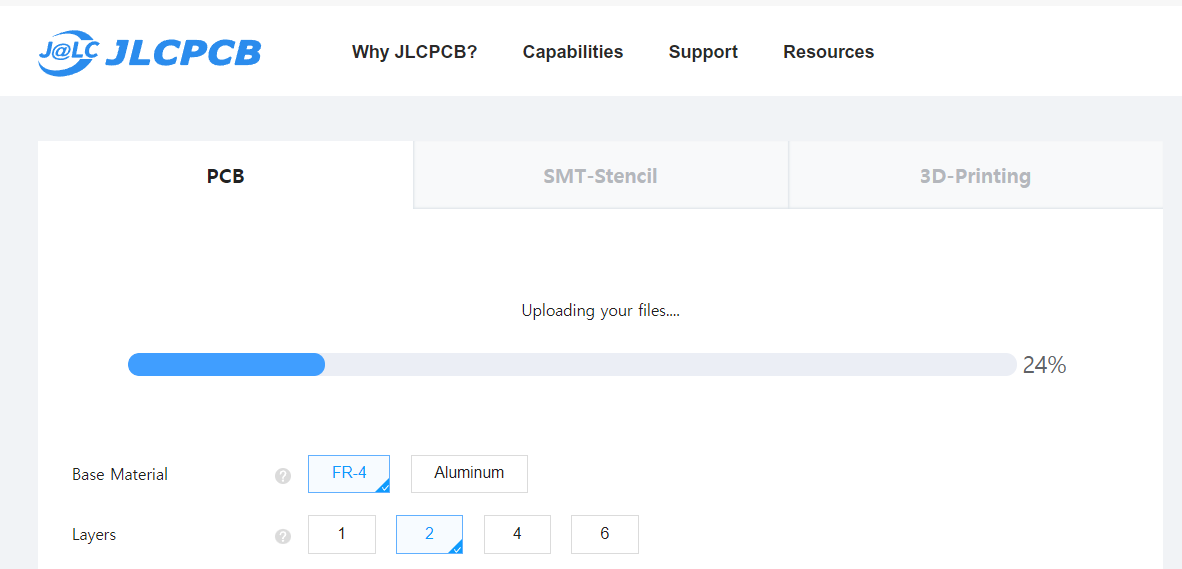

파일을 업로드하면 자동으로 도면을 그려주는데, 가끔 안 뜰 때가 있습니다.

단순히 파일을 다시 올리면 어지간해선 뜨지만 계속 그런다면 무언가 잘못 올린 게 없나 확인해보세요

미리보기가 뜨지 않아도 주문은 가능하지만 웬만하면 다시 올리는 게 좋습니다.

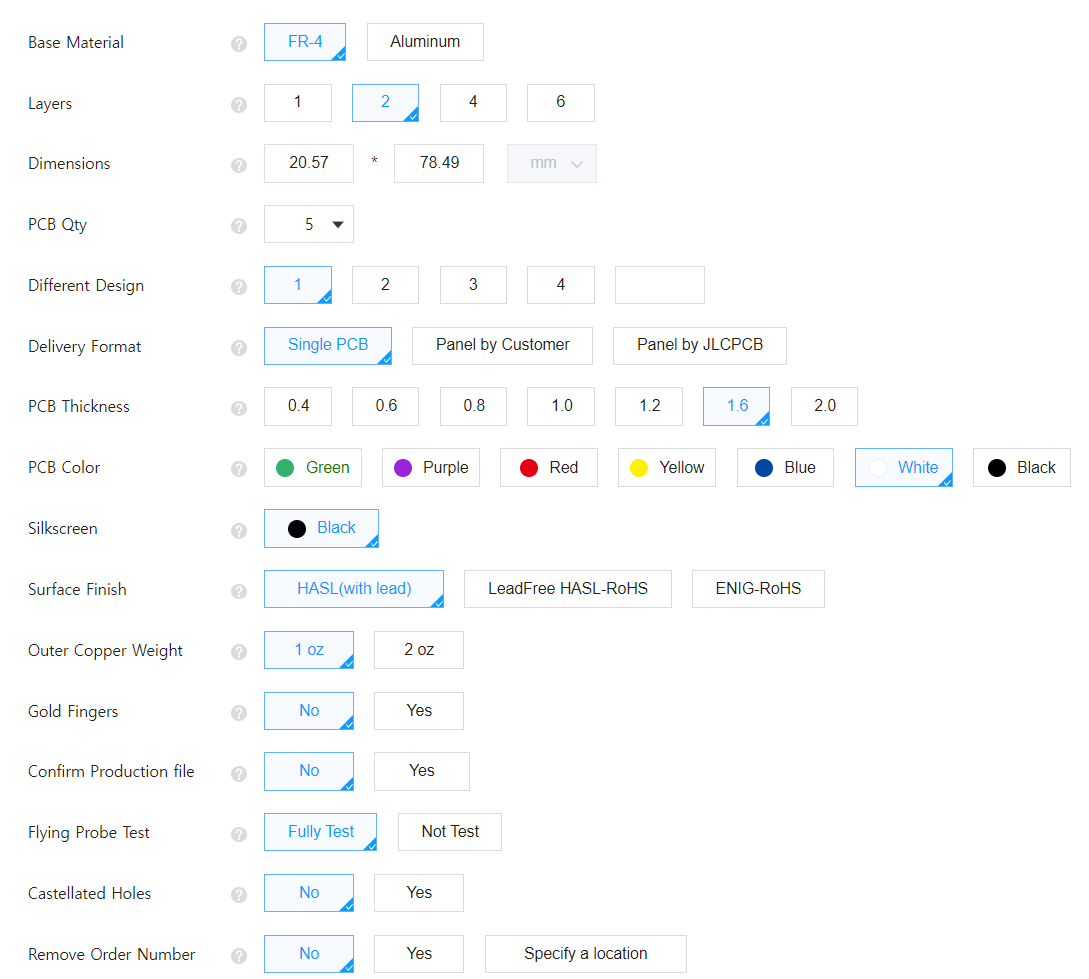

옵션은 전부 기본값으로 뒀고 색깔만 화이트로 바꿨습니다.

초창기에는 SMT 어셈블리에 무조건 초록색만 가능했는데 이제는 선택지가 다양해졌어요!

SMT 신청하기

SMT에 사용할 면을 골라줍니다.

앞면과 뒷면 중 한 면에만 SMT 어셈블리를 신청할 수 있으므로 한쪽에 부품을 몰아넣어야 합니다.

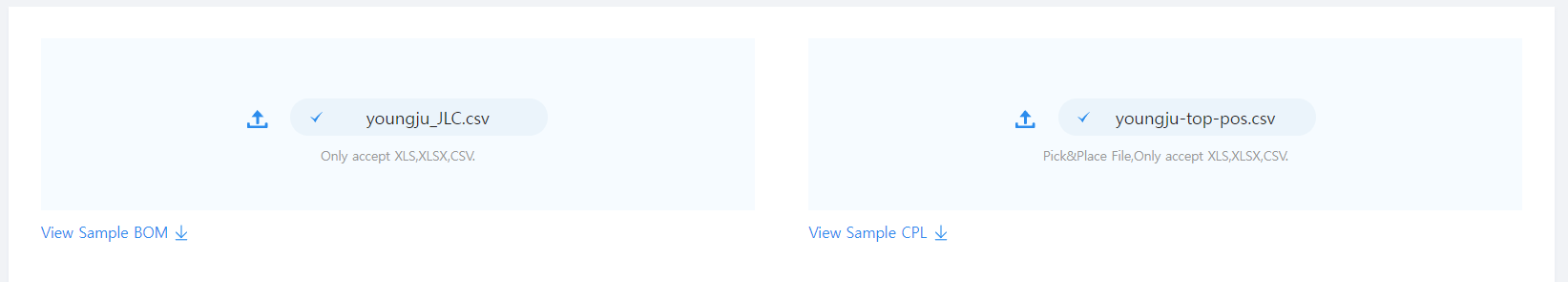

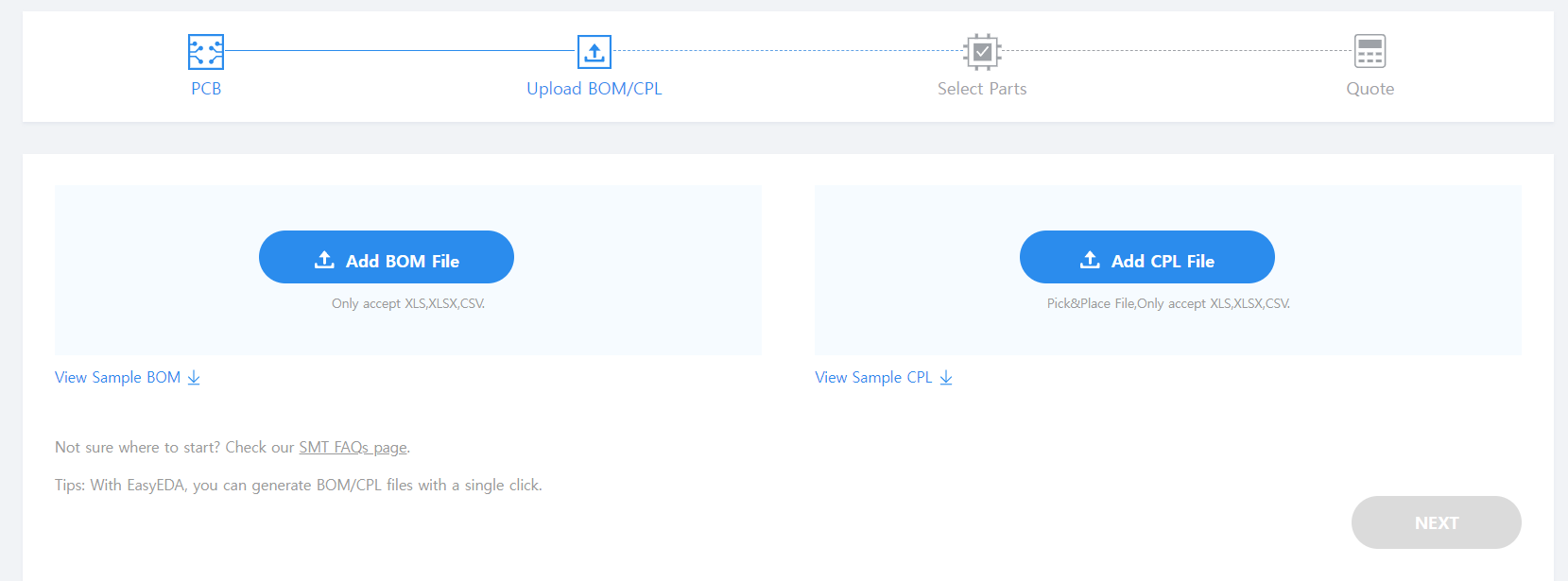

Add to cart 버튼을 누르지 말고 Confirm으로 다음으로 넘어가서 BOM과 CPL 파일을 업로드해주면 됩니다.

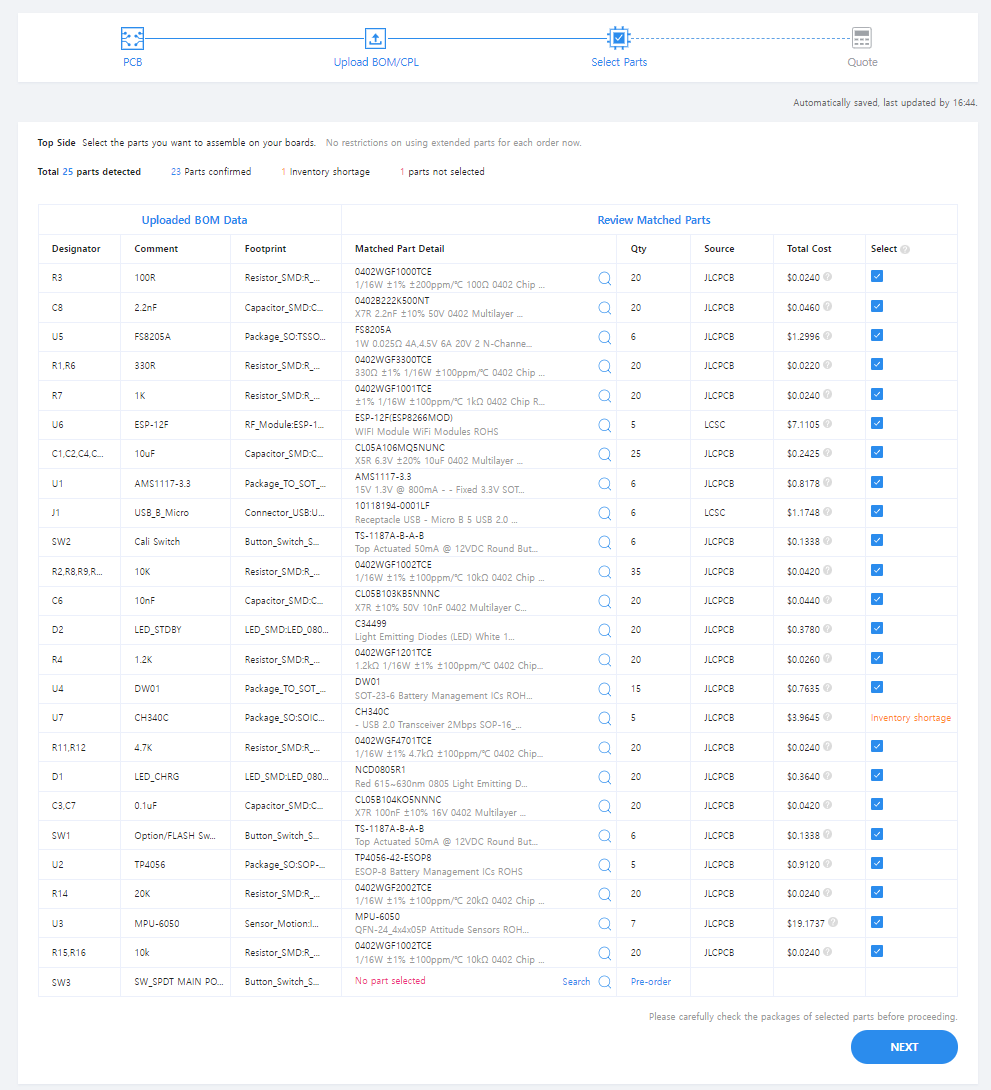

그다음으로 부품을 확인해줍니다.

방금 업로드한 BOM과 CPL에서 고른 부품인데 그새 CH340 재고가 다 떨어졌네요

나중에 도착하면 손으로 붙여야죠 ㅠㅠ

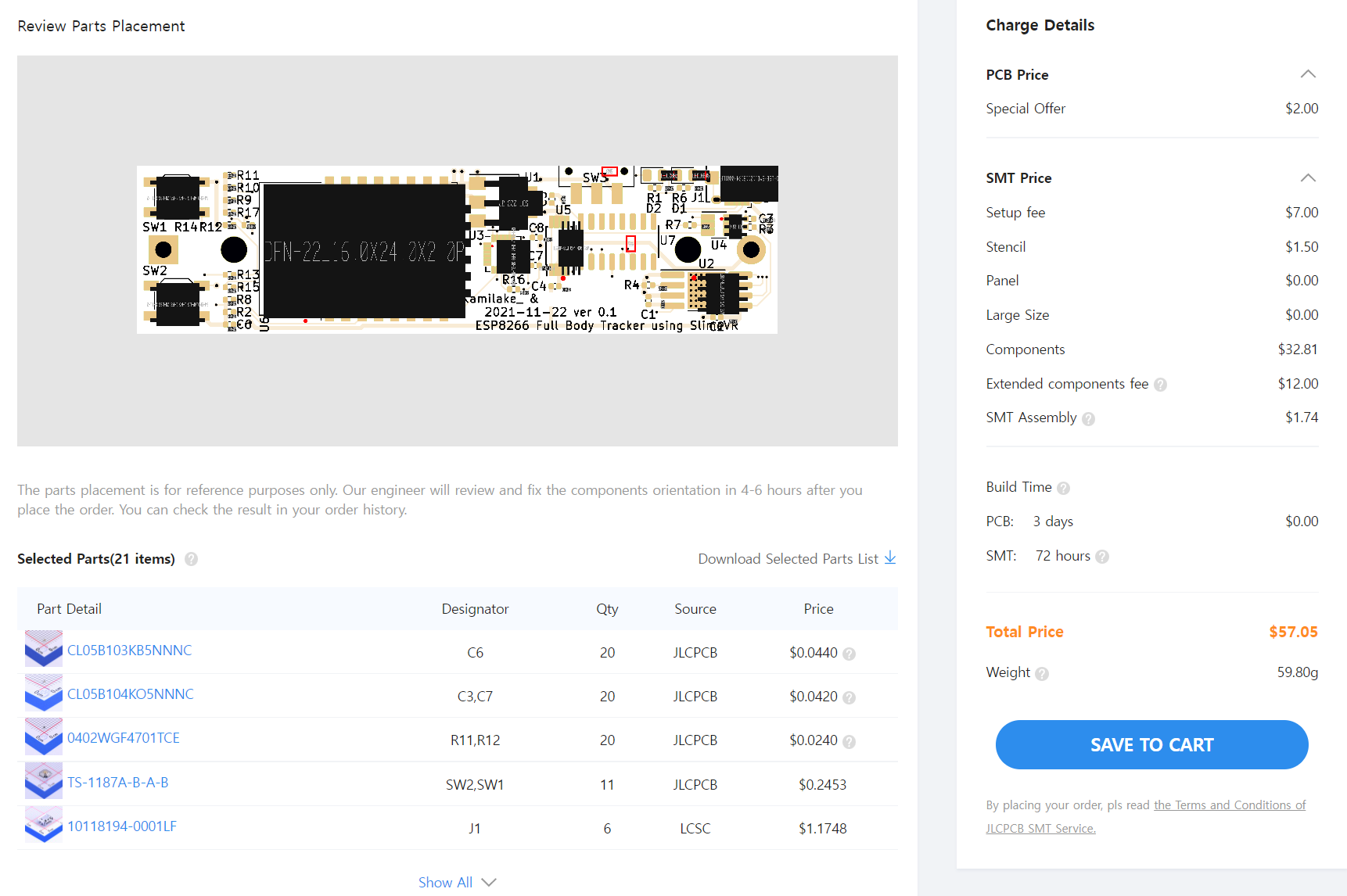

마지막으로 부품이 제대로 위치해있는지와 가격을 보면 되는데, 저 미리 보기 위치가 좀 안 맞아요(아래 글 참고)



SlimeVR 트래커 PCB 제작하기 11월 25일 (엉망진창 JLCPCB 미리보기)

JLCPCB 미리보기가 좀 이상해서 중간에 조금 쉬었는데 알고 보니 모듈이 들어간 그림은 SMT 어셈블리 창에서 그림이 깨져 보이는 것 같습니다. 그 어제 PCB SMT 부품 위치 확인하려고 공홈에 들어갔

kamilake.com

그냥 그대로 주문하시면 검토 부서에서 안 맞는 부품을 수동으로 제대로 배치해줍니다. 주문하기 전에 메일로 알려줄텐 걱정마세요

빠진 부품이나 극성이 맞지 않거나 패드가 올바르지 않으면 수정해주세요

장바구니에는 PCB와 SMT가 같이 있으면 됩니다.

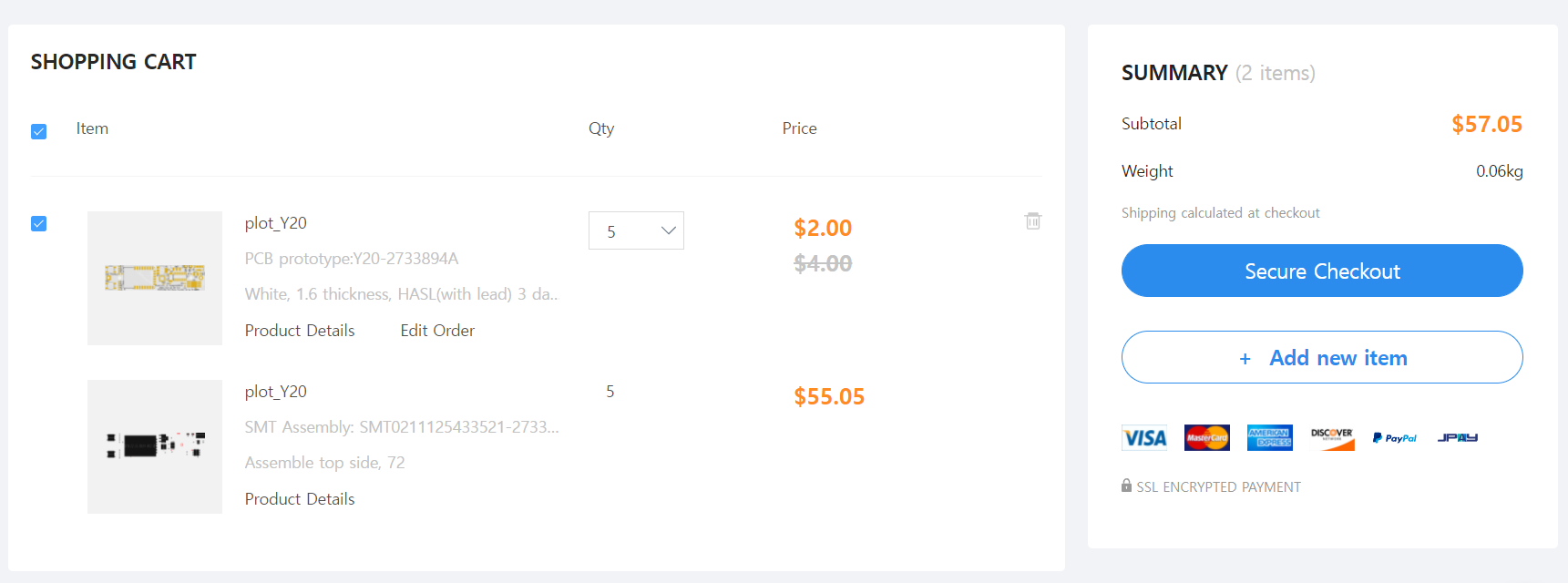

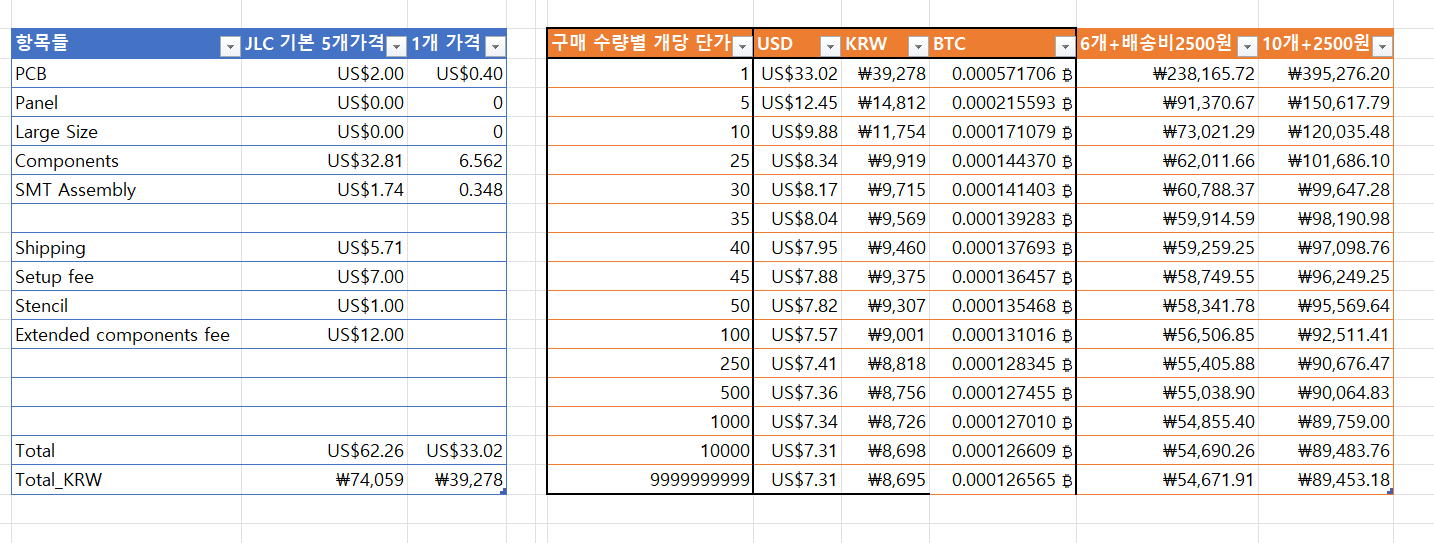

구매 가격 계산해보니 대략 이 정도 단가가 나와 보입니다. 충분히 메리트가 있어요.

물론 저 수량으로 살 수 있는 건 아니에요

JLC도 한계수량이 있고 제 돈도 무제한이 아니니깐 말이죠

주문하는 김에 지인의 PCB와 합배송을 신청했습니다.

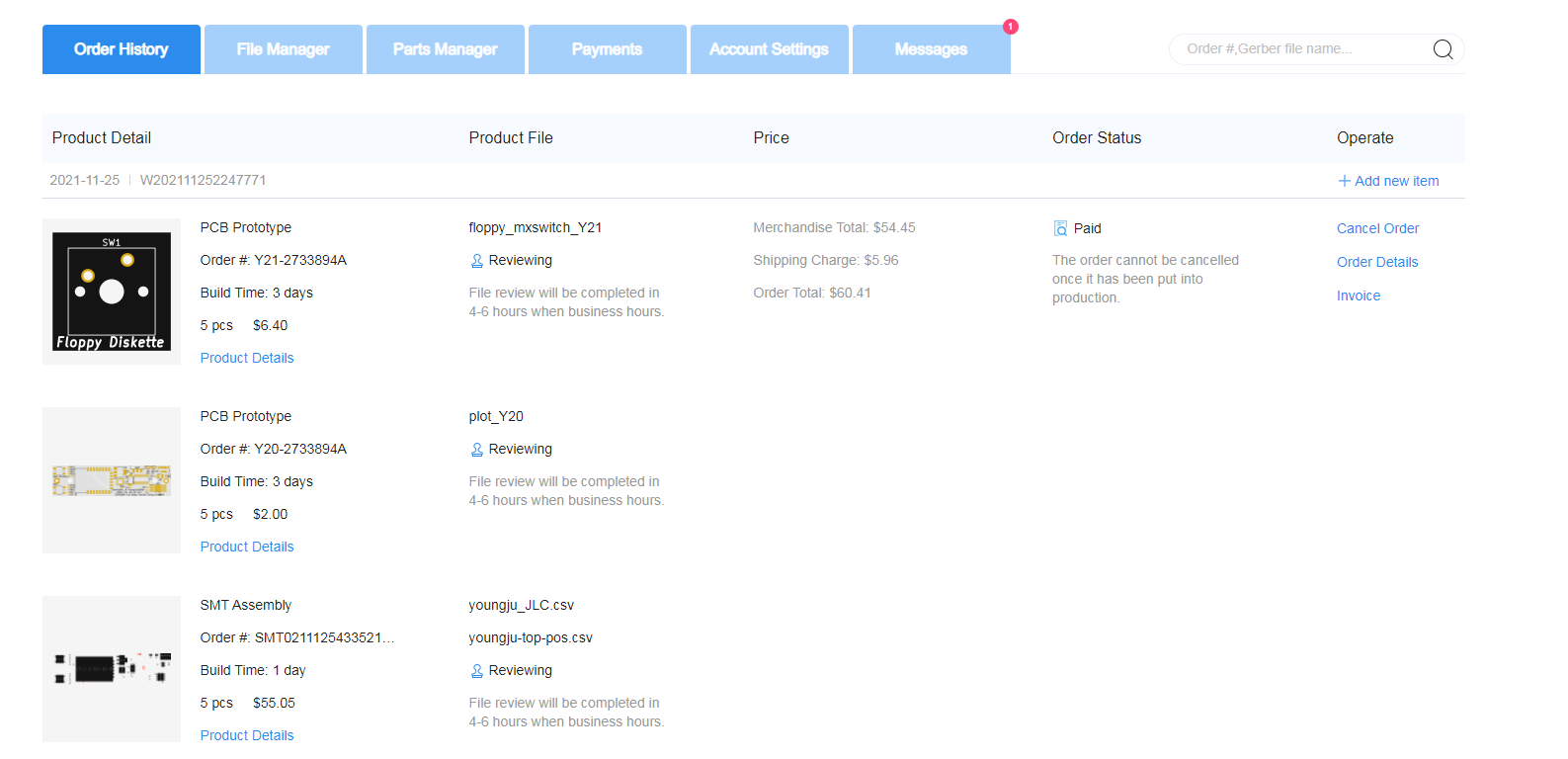

5장을 주문했고 4일 정도 걸리고 배송이 출발하게 될 예정입니다.

도착 후에 뵙겠습니다 :D
