JLCPCB에서 KiCad SMT 파일을 그대로 적용하면 최종 단계에서 회전 방향이 맞지 않는 문제가 발생할 수 있습니다.
이 문제를 수정하기 위해 KiKit을 사용해 회로도의 방향을 수정해봅시다.

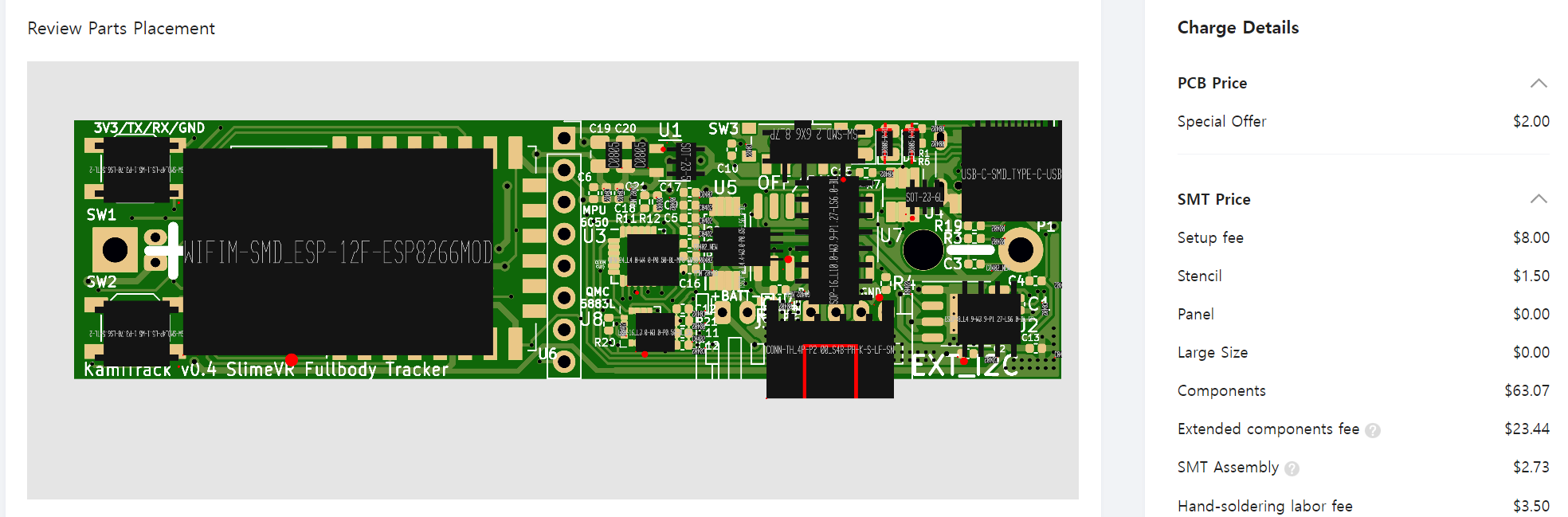

위 사진을 보면 회로도에 ESP 모듈이 정방향으로 위치하려면 270도 더 돌아가야 합니다.

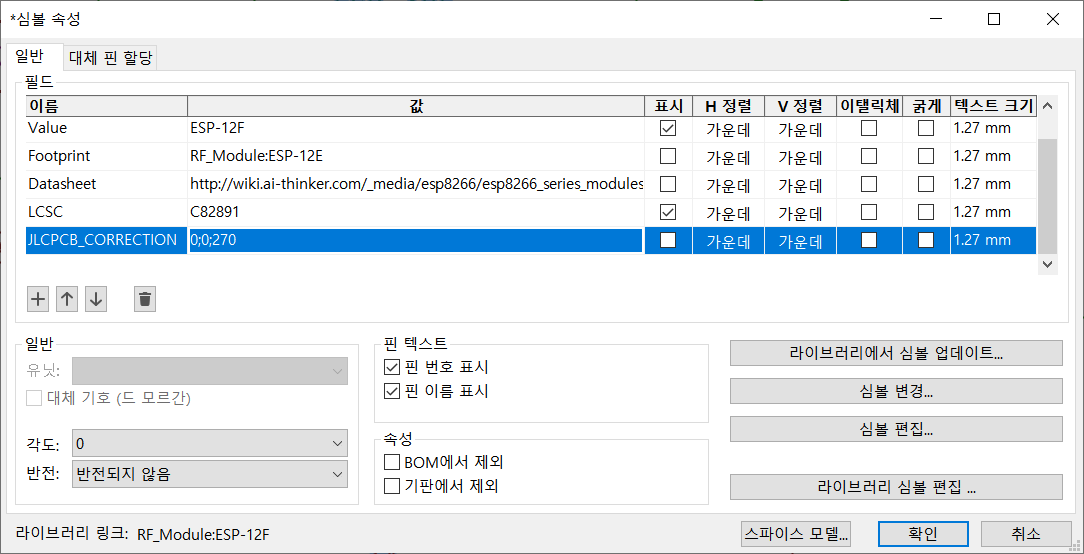

해당하는 회로도의 심볼에 JLCPCB_CORRECTION 필드를 만든 다음 0;0;90을 입력해주세요. X축으로 0mm 더 이동하고 Y축으로 0mm 더 이동하고, 270도 더 회전하라는 뜻입니다.

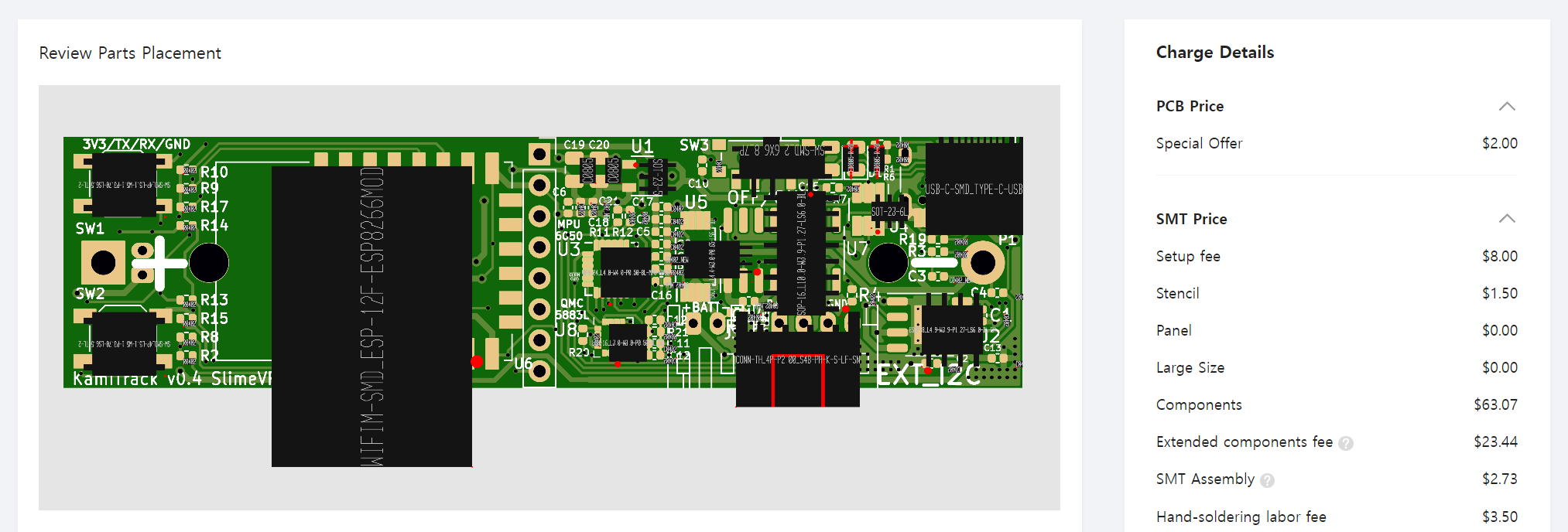

이제 정방향으로 ESP가 회전했습니다.
(글자가 정위치로 돌아왔다고 해서 정방향이 아닙니다!)
해당하는 파트에 있는 빨간색 점이 1번 핀을 가리키고 있으며 사진 속 초록 PCB가 아닌 자신이 가진 kicad_pcb 파일을 보고 1번 핀을 찾아 서로의 위치를 확인해야 합니다. 사진을 보면 원위치에서 모듈이 밀려있는데, 이건 우리 잘못이 아니라 JLCPCB PCB 미리보기 기능 렌더링 고질병이기 때문에 무시해도 괜찮습니다. 나중에 직원이 확인해줄 거에요.
