전원선용 PCB 트레이스 폭을 쉽게 계산하는 방법

Kamilake 2022. 8. 19. 16:40

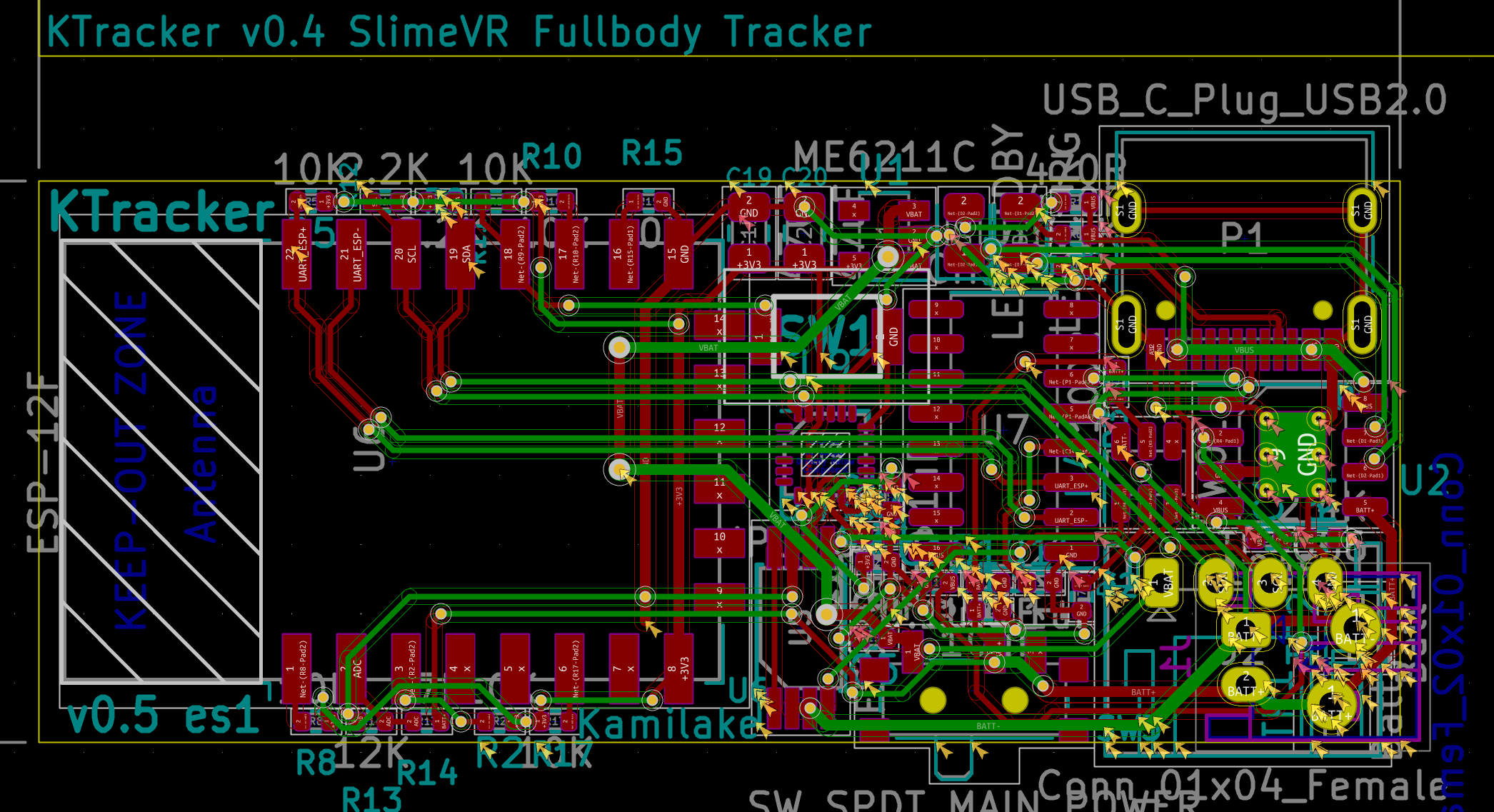

트래커 작게 다시 그리고 있었는데 귀차니즘으로 전원을 제외한 모든 트레이스의 두께를 0.2로 작업했습니다

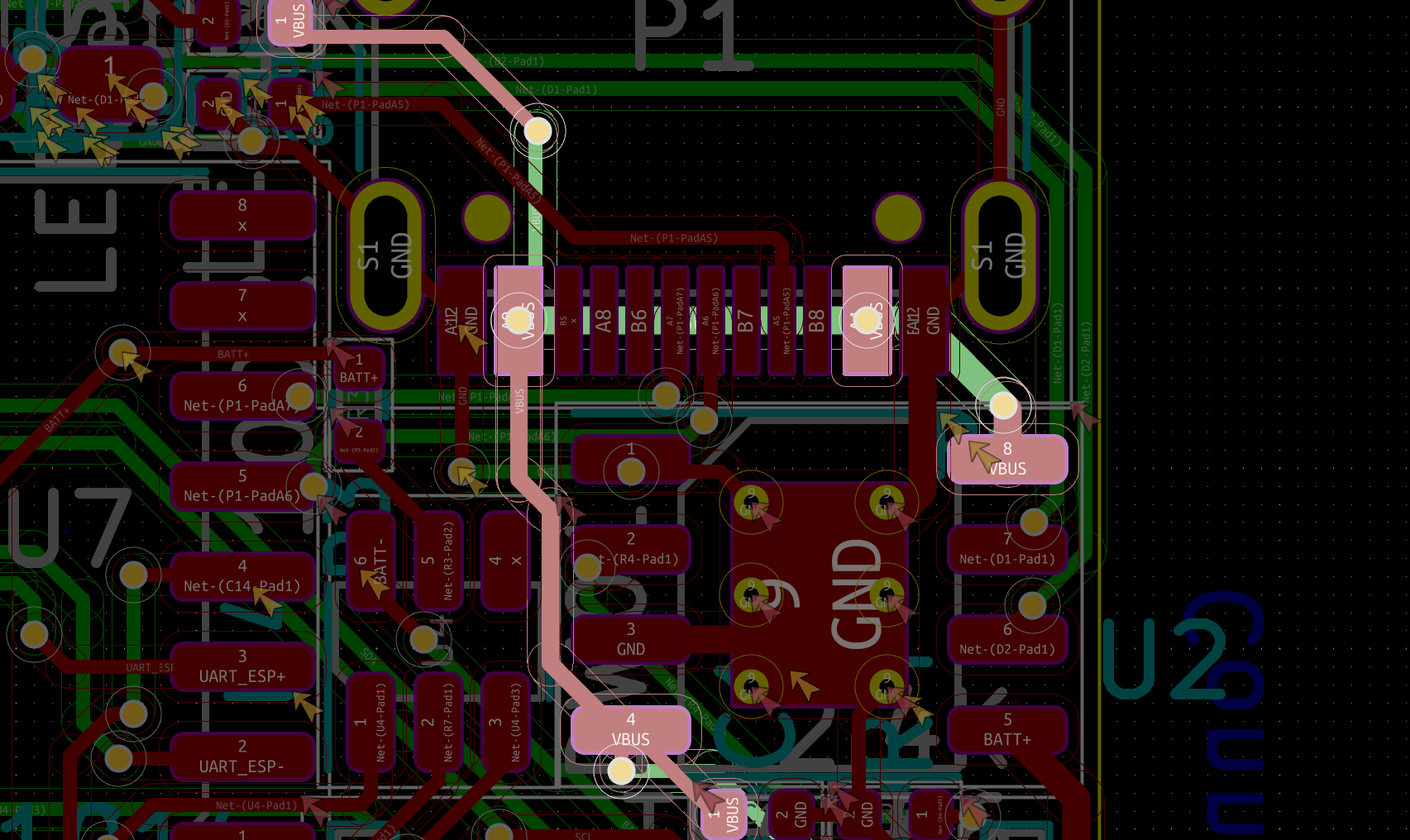

USB에서 오는 VBUS가 TP4056에게 전원을 공급하는데, 저 틈새로는 0.2mm가 간신히 들어가더라구요

0.2mm으로도 500mA 전류를 나르는 데 아무 문제가 없는지 계산해보도록 하겠습니다.

https://www.4pcb.com/trace-width-calculator.html



Printed Circuit Board Trace Width Tool | Advanced Circuits

PCB Trace Width Calculator

www.4pcb.com

https://www.digikey.kr/ko/resources/conversion-calculators/conversion-calculator-pcb-trace-width



PCB 트레이스 폭 변환 계산기 | DigiKey

60,000 이상 주문 시 대한민국 무료로 배송됩니다. 미화 60,000 미만의 모든 주문에 대해서는 미화 20,000원의 배송 비용이 청구됩니다.

www.digikey.kr

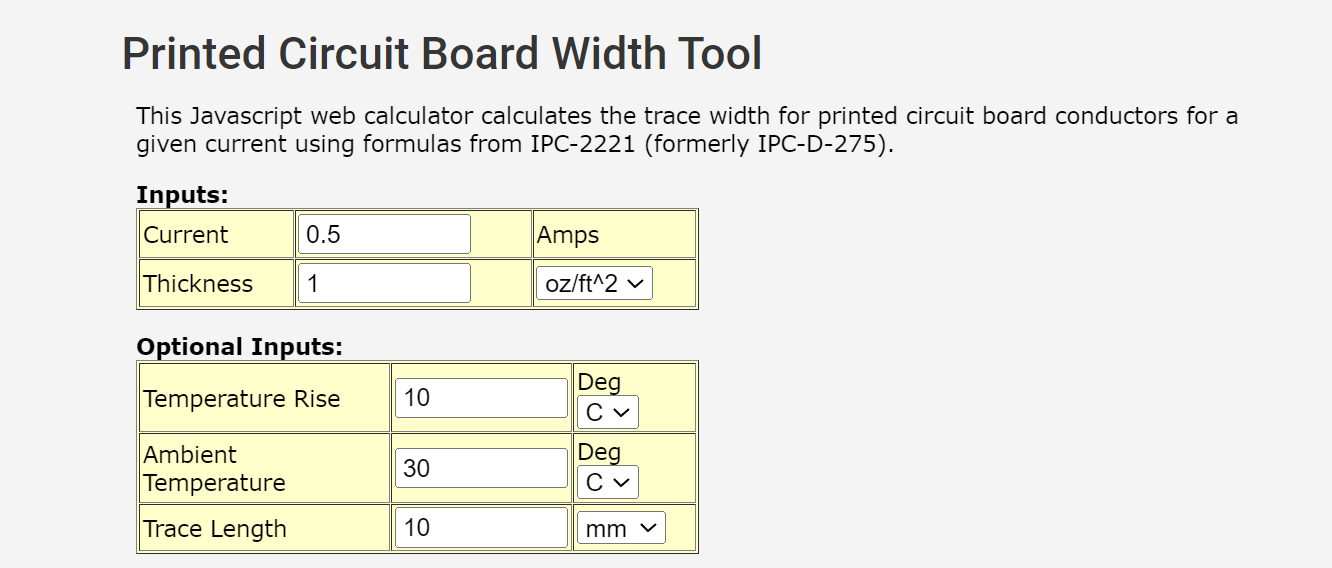

계산에 필요한 정보는 다음과 같습니다:

흐르는 전류는 자신이 원하는 대로 입력하면 되고 Thickness는 PCB 제조업체에서 확인할 수 있습니다.

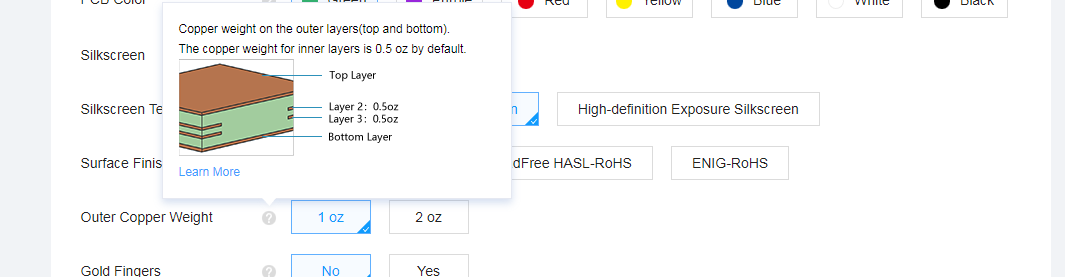

JLCPCB의 경우에는 주문 첫 페이지에서 알 수 있어요

온도는.. 이 정도 변화까지는 용납할 수 있다 생각하는 범위를 적당히 적어주시면 되지만 저는 기본값인 30도, 10도로 두도록 하겠습니다.

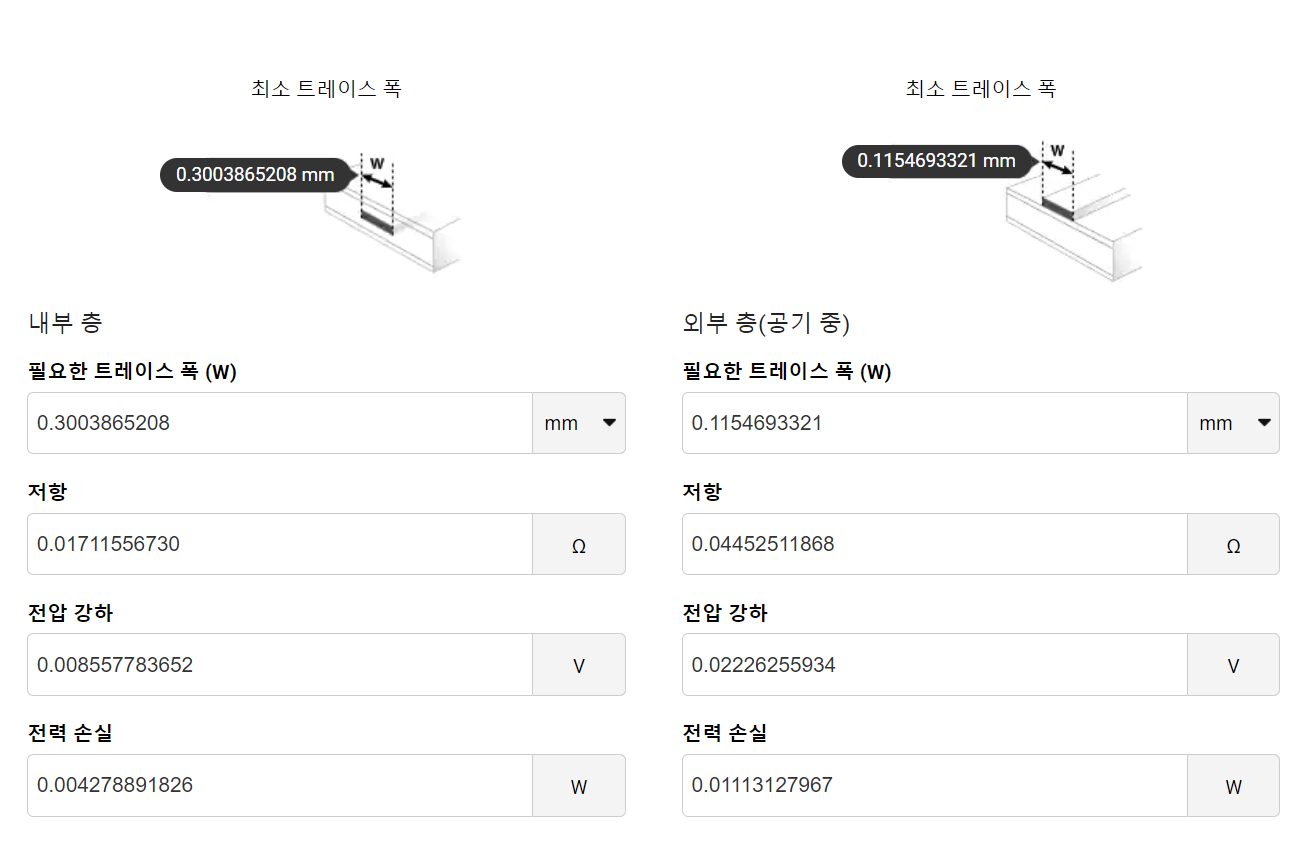

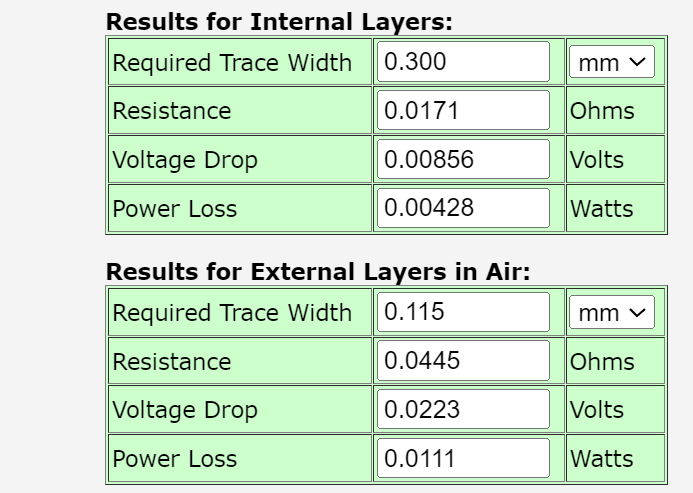

그리고 아래를 보시면 위에서 정한 범위 내에서 동작하는 가장 얇은 트레이스 폭을 알 수 있습니다.

저 같은 경우는 0.11mm 폭의 트레이스를 사용할 수 있다고 나왔어요.

위에서 설정한 환경에 따르면 500mA를 0.11mm 폭의 트레이스에 흘리면 온도가 10도 올라가고 0.02 볼트 내려가지만 멀쩡하게 작동한다는 모양입니다.

문제없을 것 같네요!
