SlimeVR 트래커 PCB 제작하기 1월 11일 (외부 UART와 배터리 커넥터)

Kamilake 2022. 1. 11. 14:47

디버그의 편의성과 추후 하우징 디자인을 생각해 여러가지를 추가해보도록 하겠습니다.

외부 UART 프로브 추가하기

기존 SMT 어셈블리 작업시 CH340(USB-UART 브릿지)의 재고가 없어서 주문을 못했는데, 보드에 직접 납땜해서 데이터를 이동하려니 고생이 이만 저만이 아니더군요ㅠ

그래서 이번에는 외부 커넥터를 하나 만들기로 했습니다.

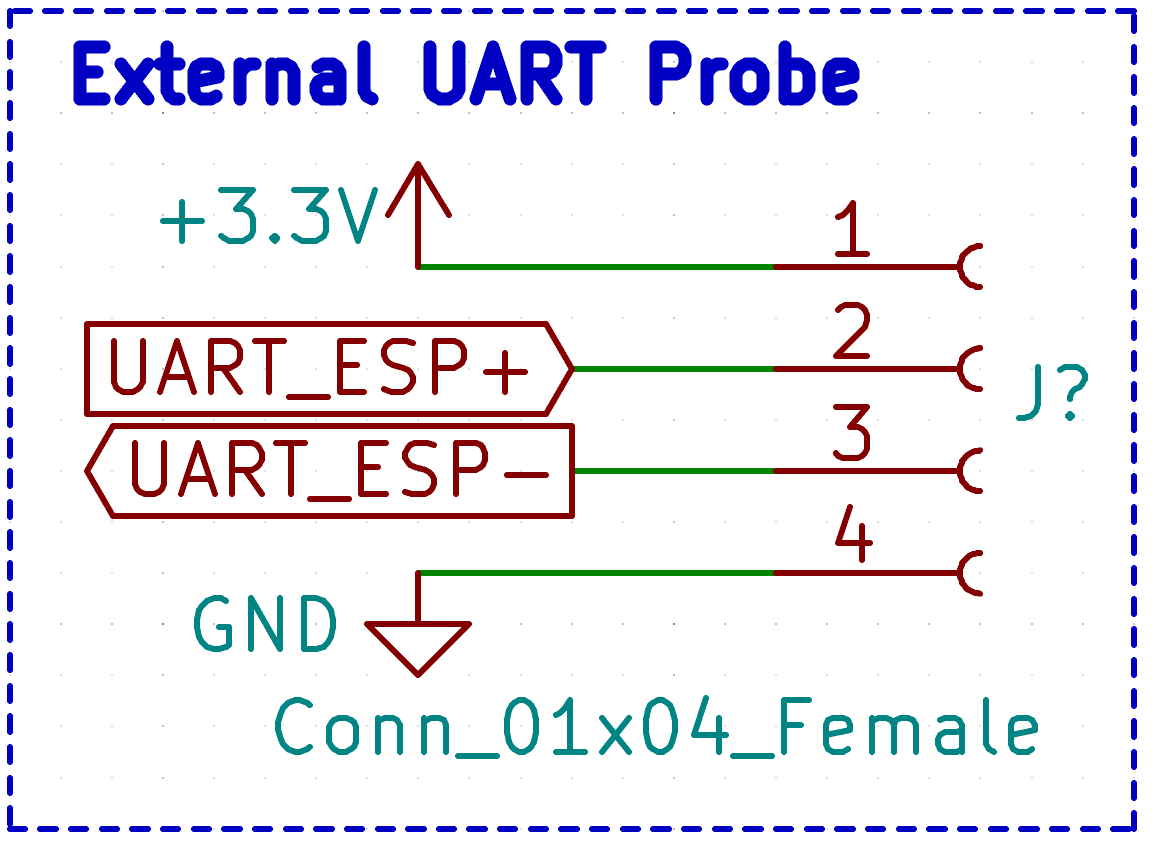

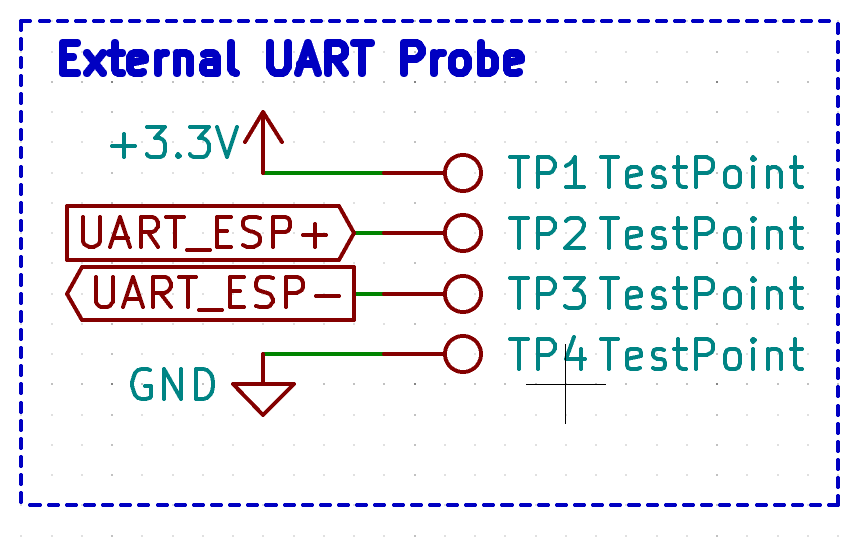

펌웨어를 올리고 내리거나 디버깅용으로 사용하기 위한 외부 UART 프로브입니다.

사용 중에는 전혀 필요없고 100% 디버깅 용도의 핀입니다.

프로덕션에서도 그대로 유지할 생각입니다.

으악.. 둘데가 없네요ㅠ

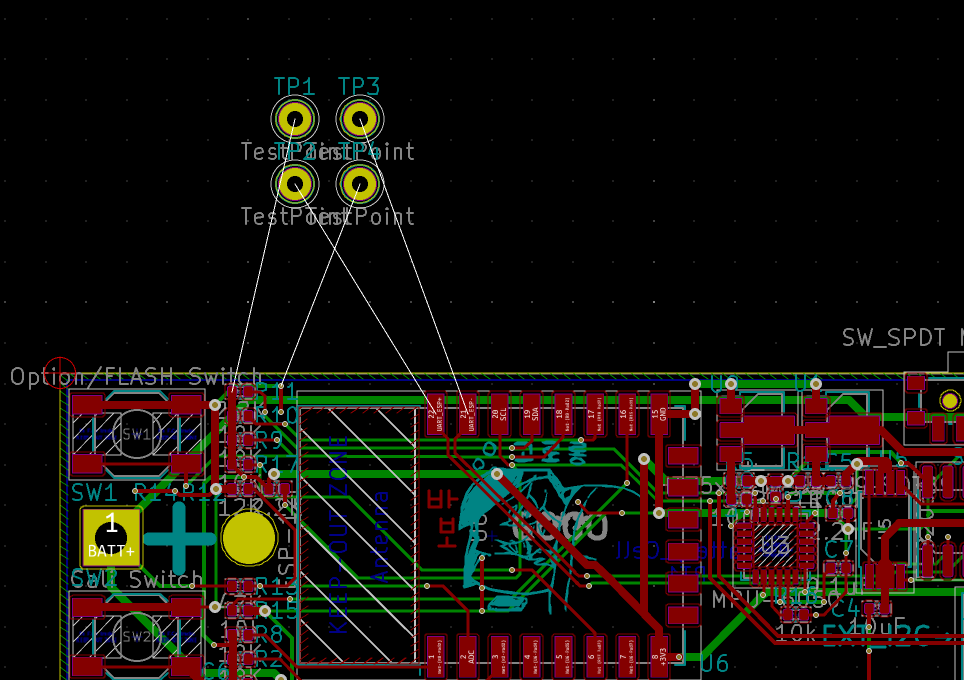

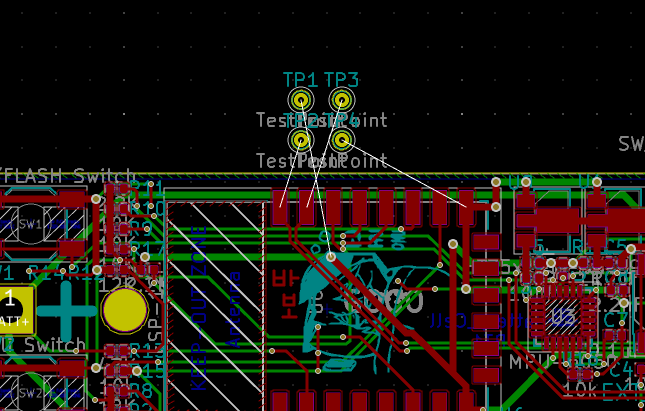

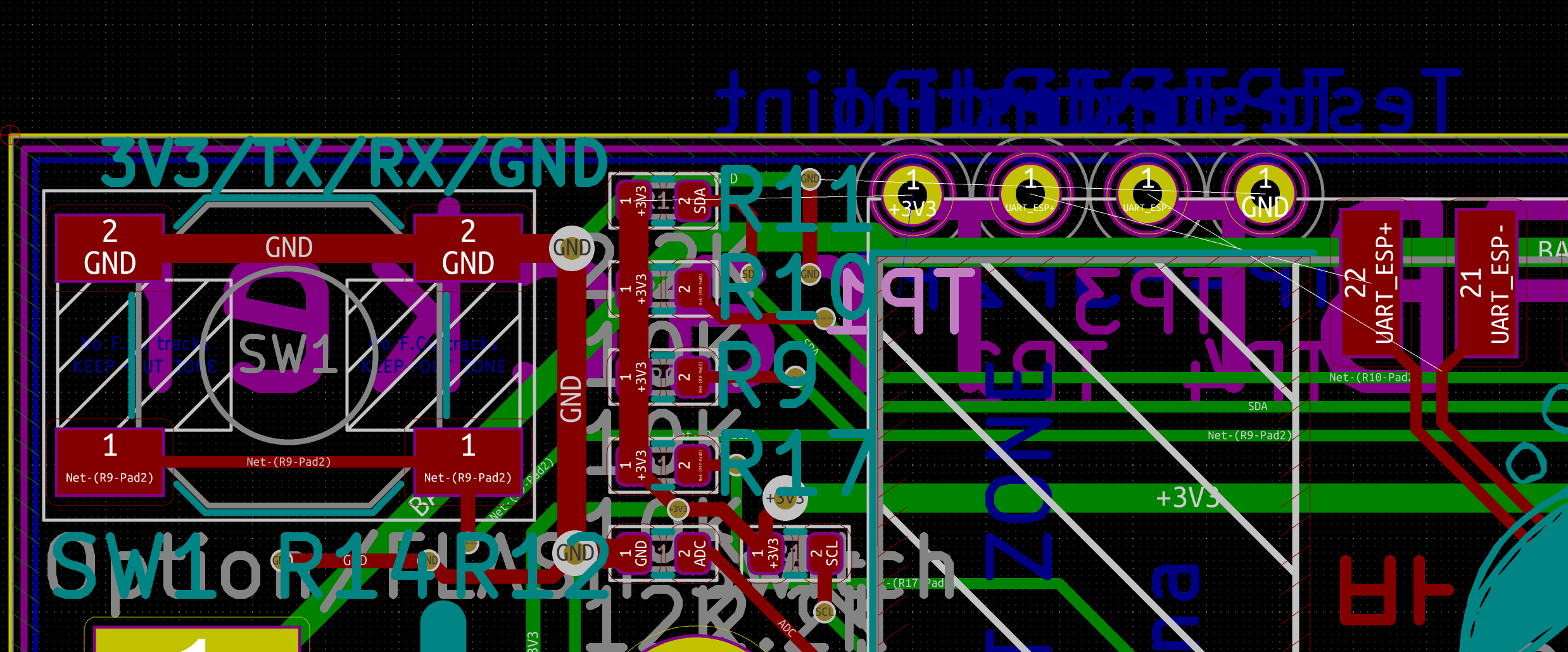

테스트포인트로 패드를 교체했습니다.

1mm 크기는 여전히 도움이 되지 못합니다.(사실, 저것도 충분히 작은 크기입니다)

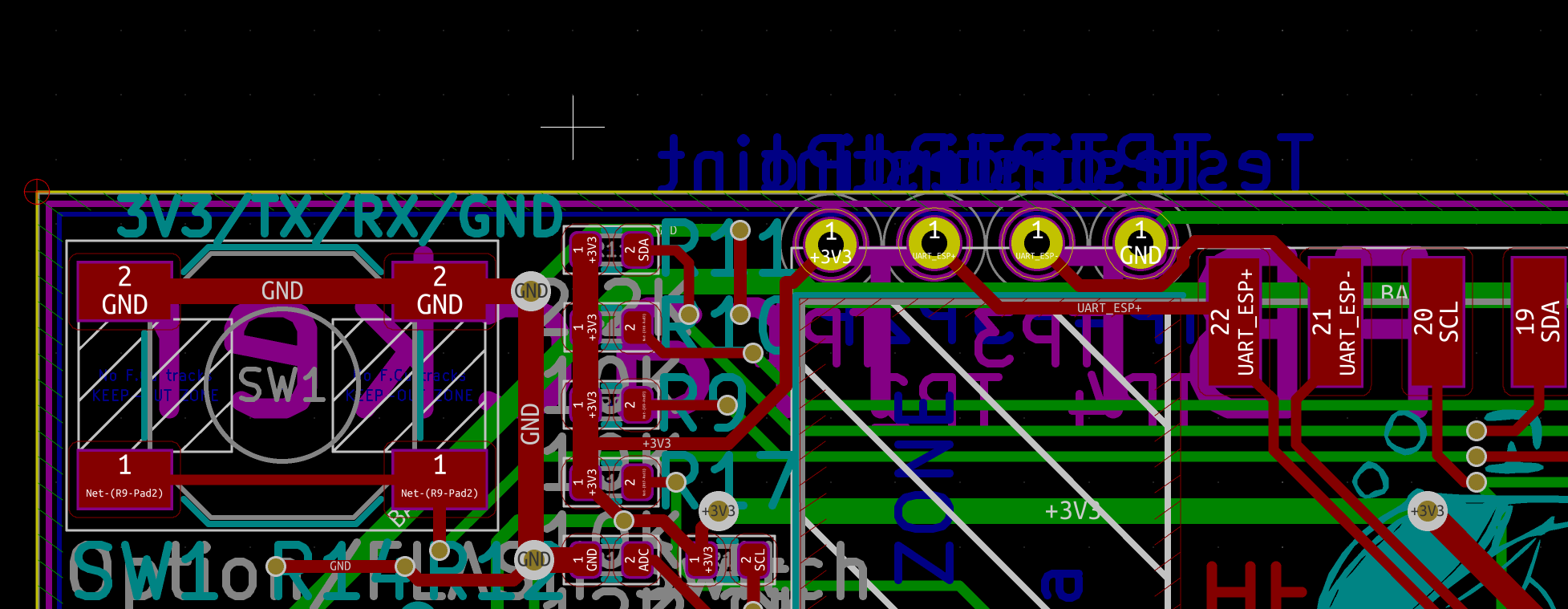

이제 조금 괜찮네요

실크는 버튼 위쪽, 프로브는 ESP의 안테나쪽에 설치했습니다.

제가 작업용으로 사용할 때는 옷핀 4개를 납땜한 특제 지그를 연결할 예정이고 경우에 따르면 저기에 헤더나 소켓을 납땜할 수도 있어 보입니다.

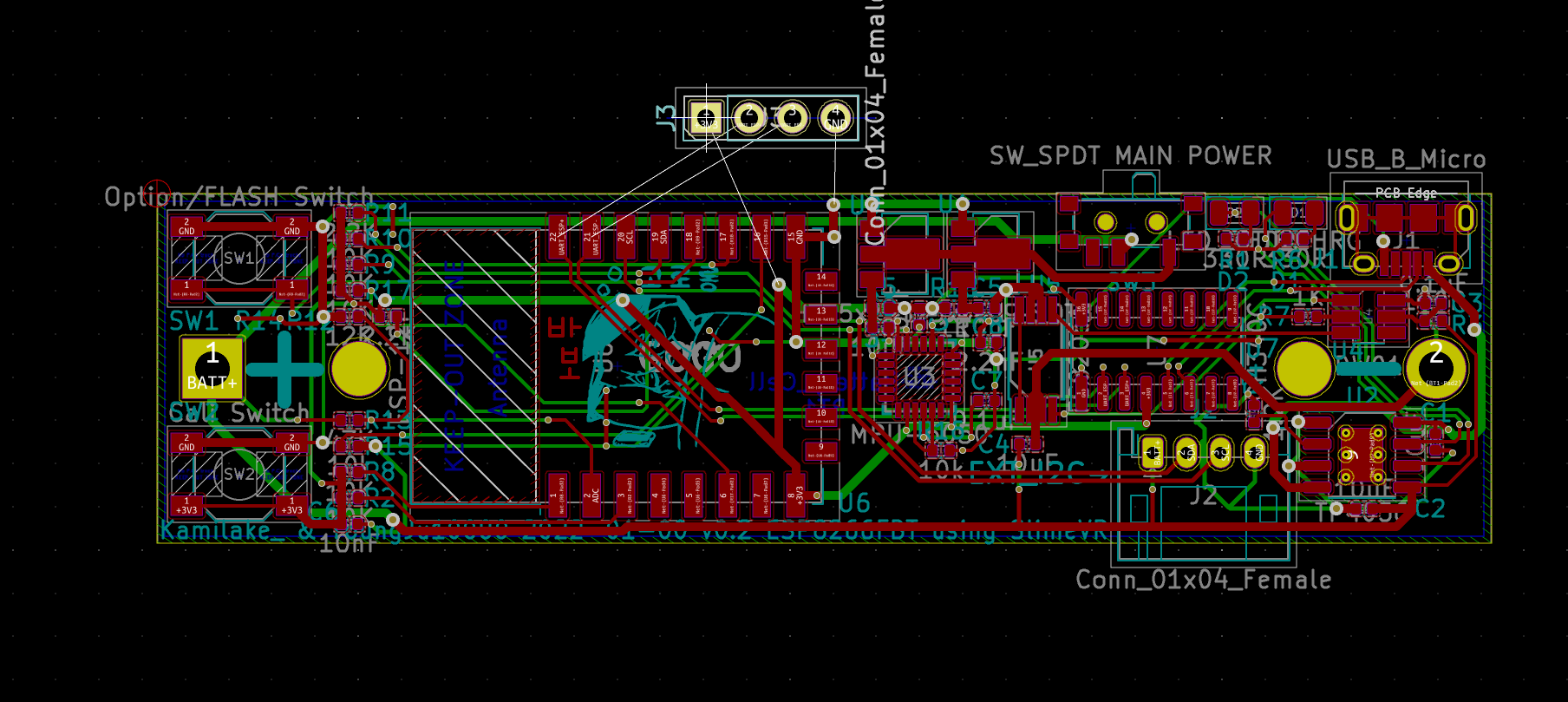

결선 완료. ESP 안테나 영역을 조금 침범했지만 딱히 더 좋은 아이디어가 떠오르지 않네요ㅠ

안테나 밑에 선 지나가는 것도 굉장히 어떻게 하고 싶지만 더 이상 아이디어가 없습니다...ㅠㅠ

배터리 단자 추가

하단에 대형 18650 셀 홀더를 부착하는 방식 외에도 외부 전원을 공급하게 하려는 의도도 있고, 테스트 도중에 전원을 공급하기가 참 애매하기 때문에 추가 배터리 단자를 부착하는 게 확실히 나은 것 같아요.

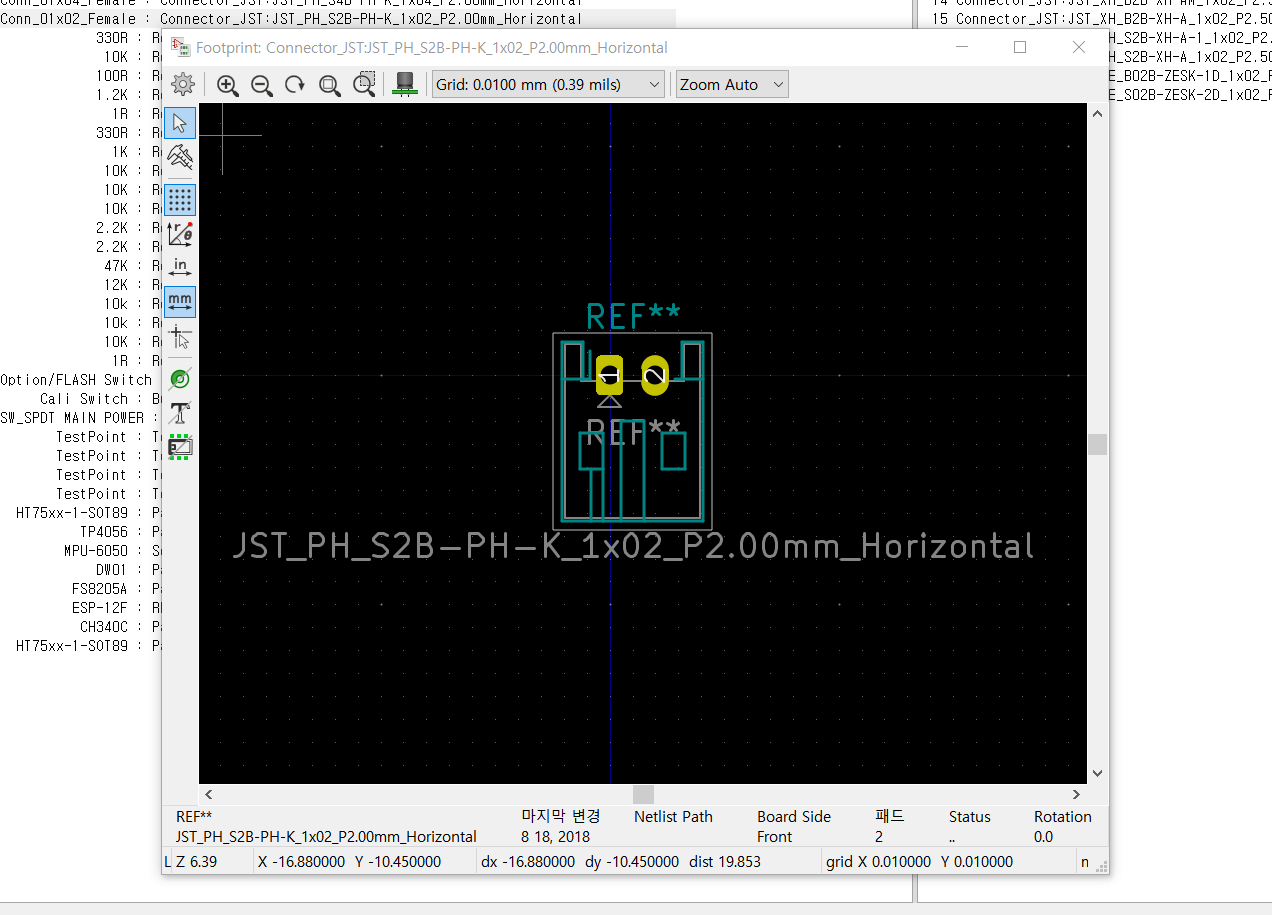

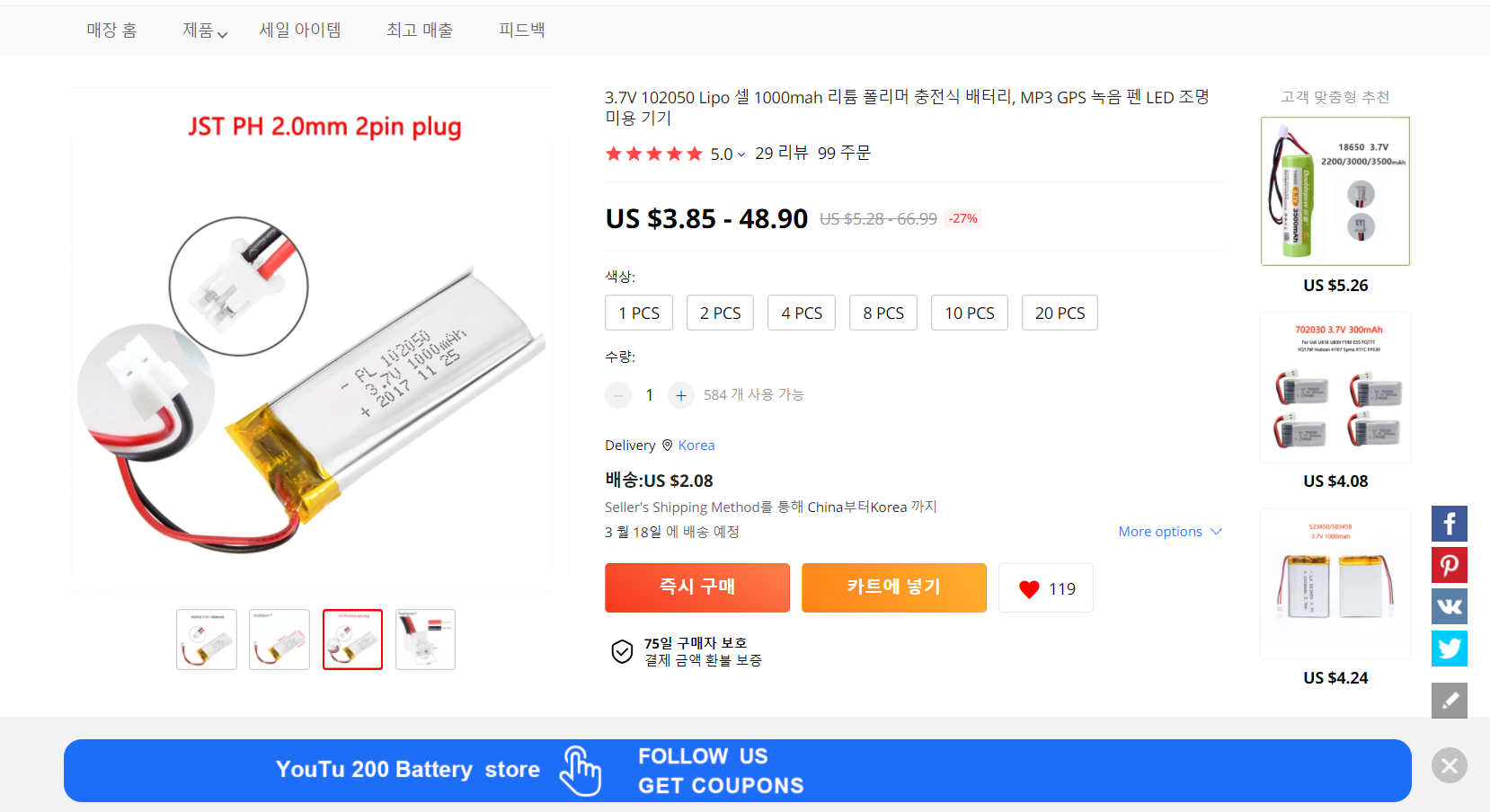

알리에서 찾은 길쭉한 배터리 아무거나 골라봤습니다. JST PH 2핀을 사용하네요

이 단자로 부착하도록 하죠!

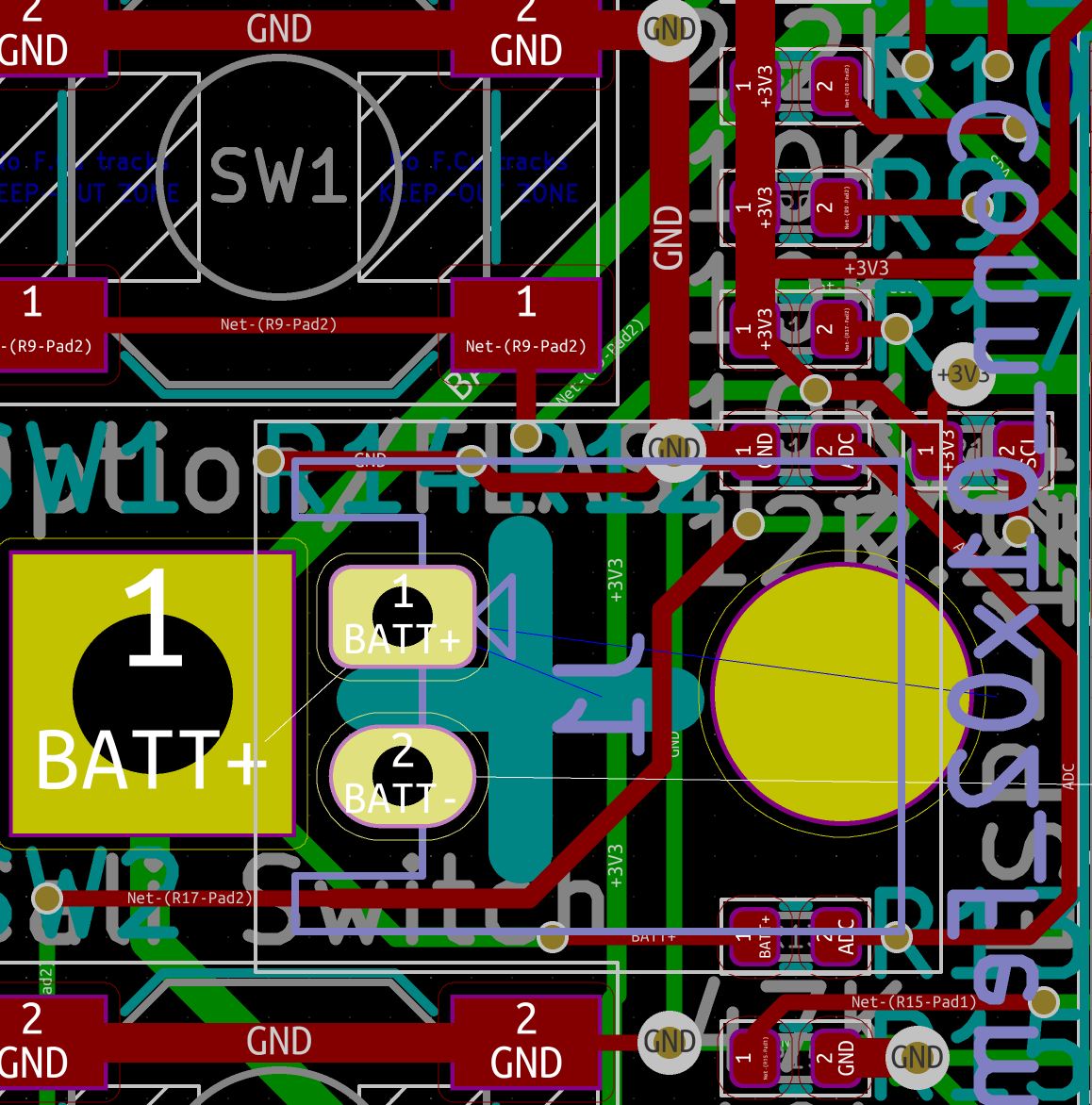

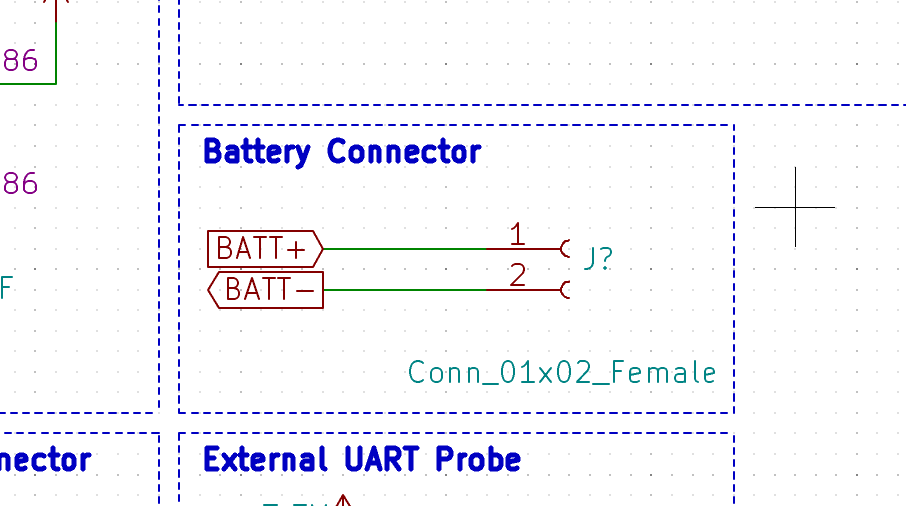

회로는 정말 간단합니다. 그냥 배터리 커넥터입니다.

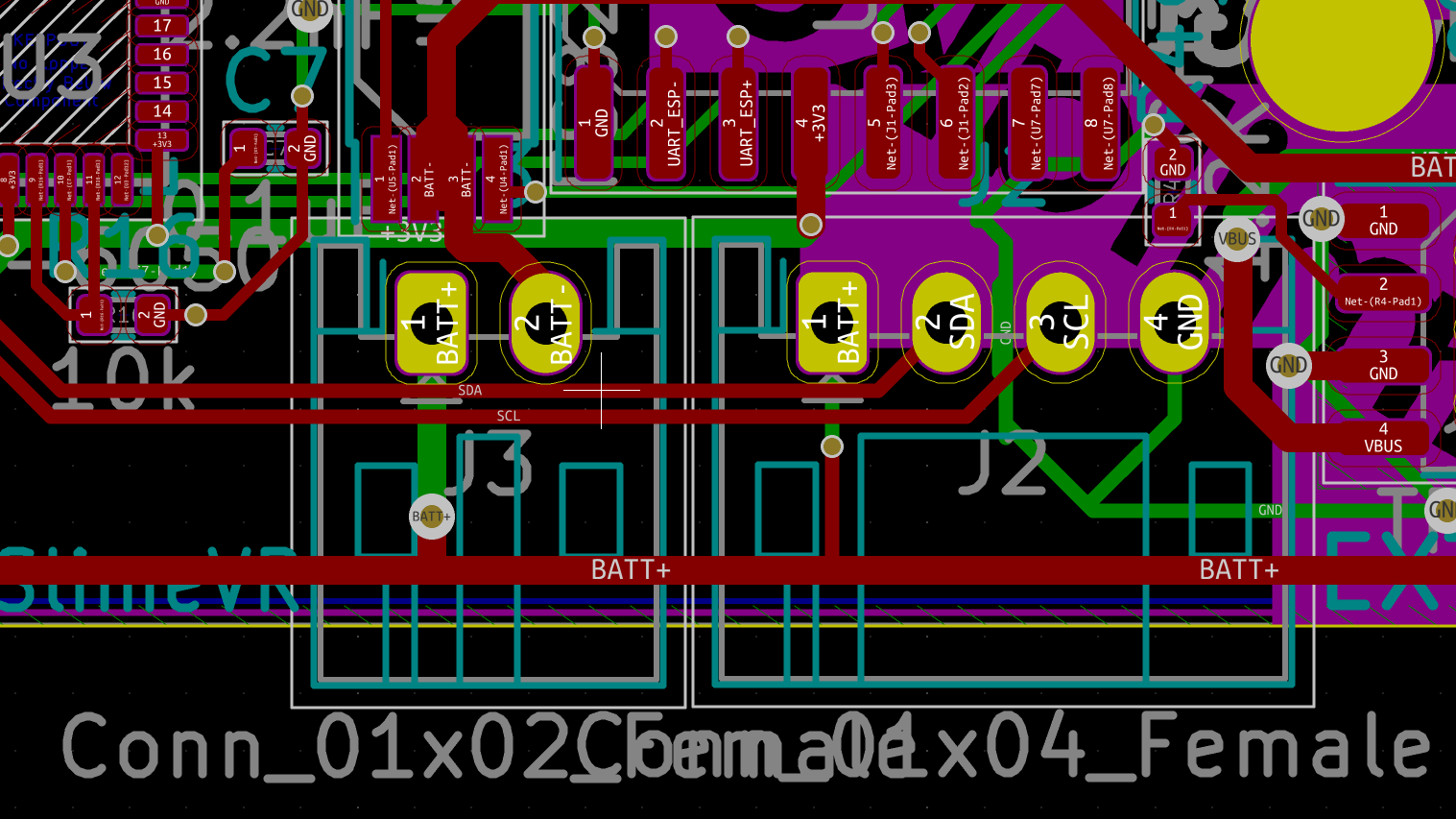

저쪽 말고 전원 커넥터 하부(뒷면)에도 추가하도록 하겠습니다.

저런 리튬폴리머 배터리를 후면에 부착해서 사용하는 게 주 목표가 되겠습니다.

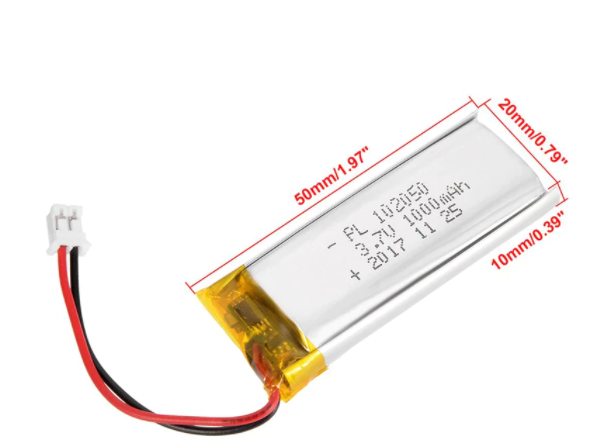

102050 사이즈 리튬 폴리머 배터리라고 하면 10mm x 20mm x 50mm 사이즈의 크기를 가졌다고 생각하시면 됩니다.

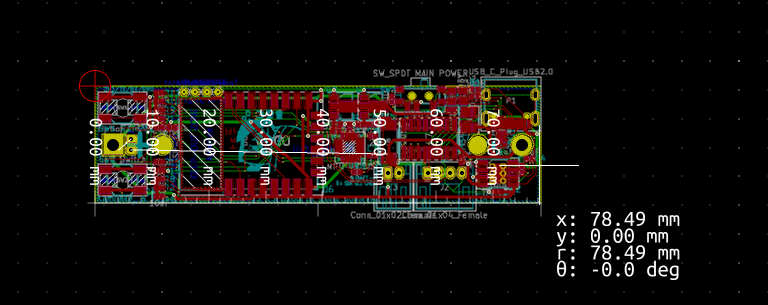

제 보드는 18650 배터리 홀더에 맞게 78mm x 21mm 크기를 가졌습니다.

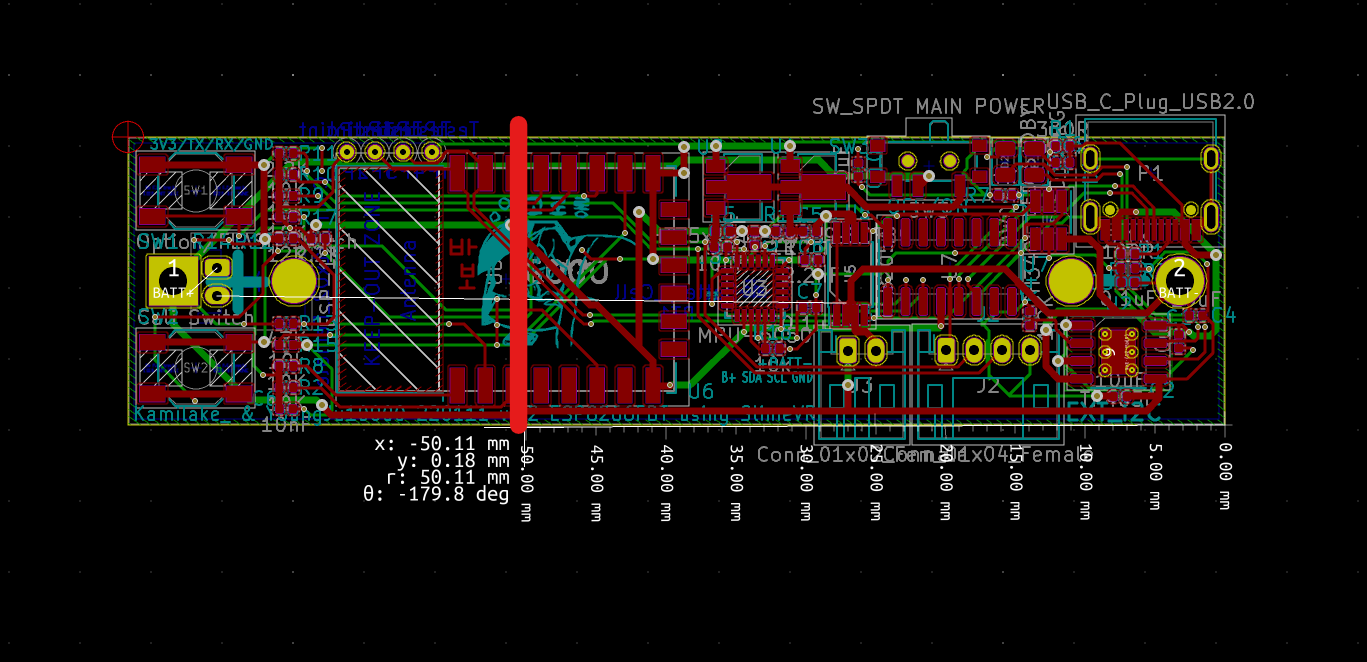

리튬 폴리머 셀을 후면에 부탁하면 저정도의 공간을 사용할 것으로 보여요.(빨간 선을 기준으로 왼쪽)

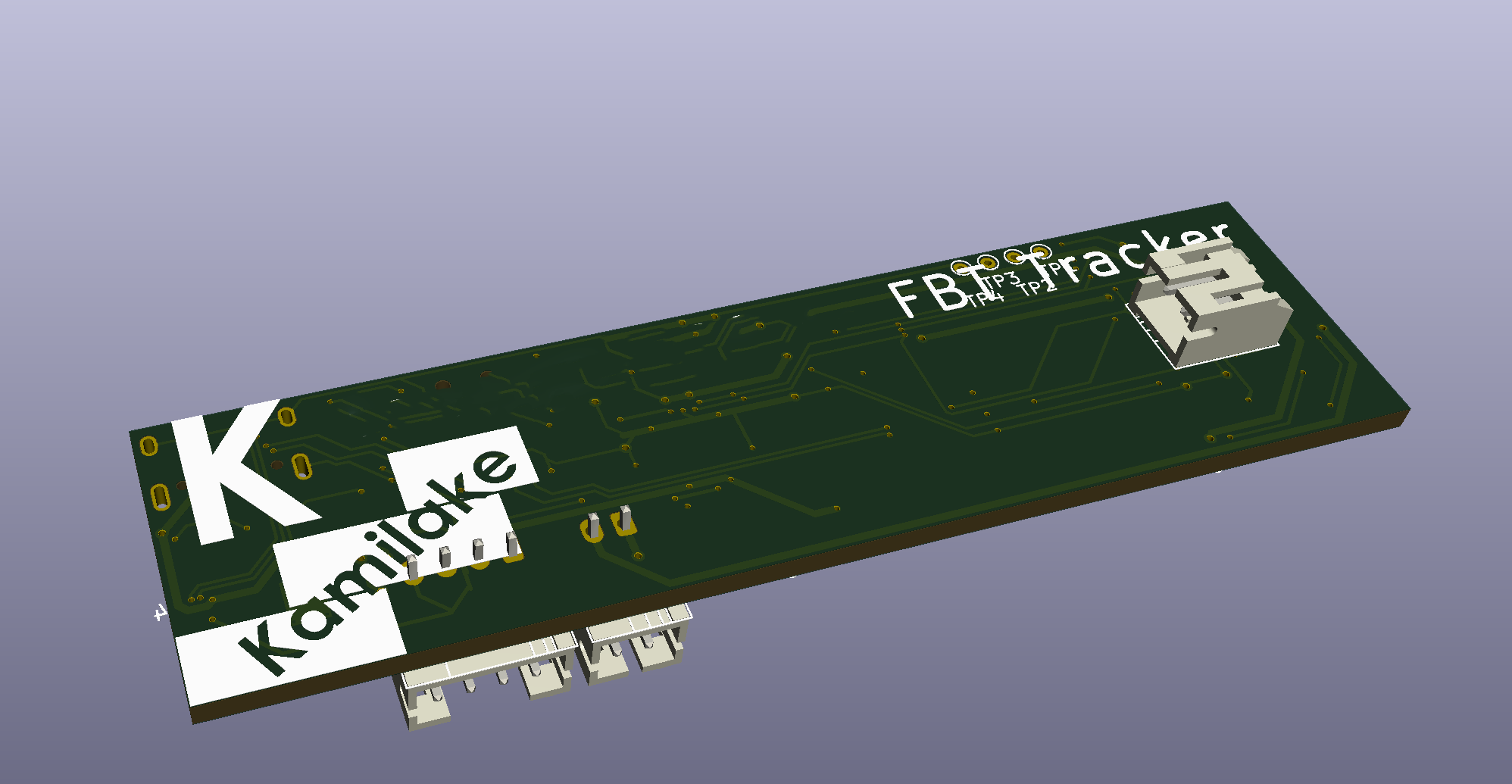

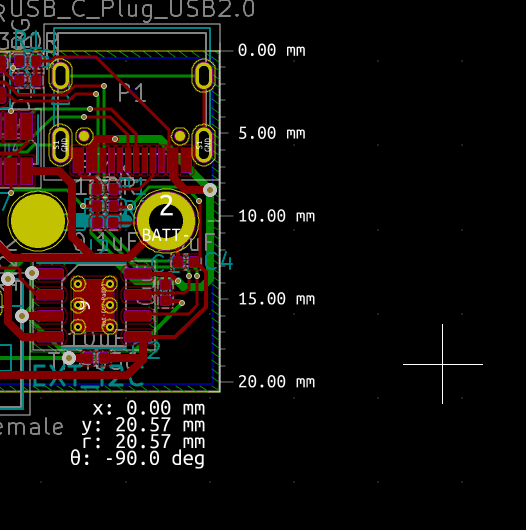

후면 커넥터는 이런 모습이 되겠습니다.

항상 붙이지는 않고 배터리 홀더와 저것 둘 중 하나만 사용하게 될 것 같아요

오늘은 여기서 마칠게요!
