SlimeVR 트래커 PCB 제작하기 1월 11일 (Type-C 단자 추가)

Kamilake 2022. 1. 12. 10:27
336x280(권장), 300x250(권장), 250x250, 200x200 크기의 광고 코드만 넣을 수 있습니다.

요즘 대세인 USB-C 단자를 넣어보겠습니다.

USB-B Micro 5핀에서 쓰이는 4가닥이 나오는 게 목표기 떄문에 사실상 포트만 바꾸는 거지만 PD 어댑터를 트리거링하거나 전류 제한을 걸고, 거꾸로 꽂아도 작동이 되야하는 등 조건이 조금 까다롭습니다.

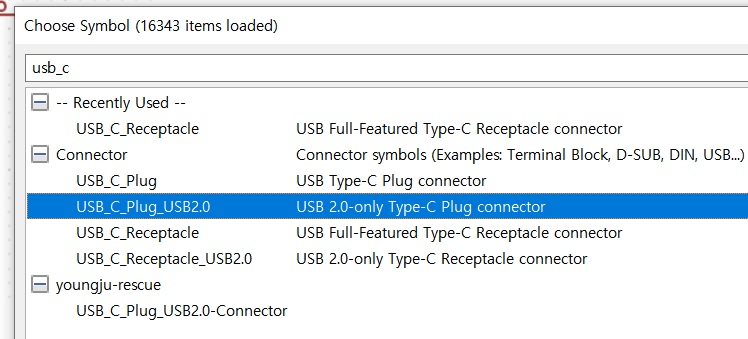

참고로 라이브러리 중 리셉터클 붙어있는 단자는 뒤집어져 있는 단자도 전부 연결해야 합니다.

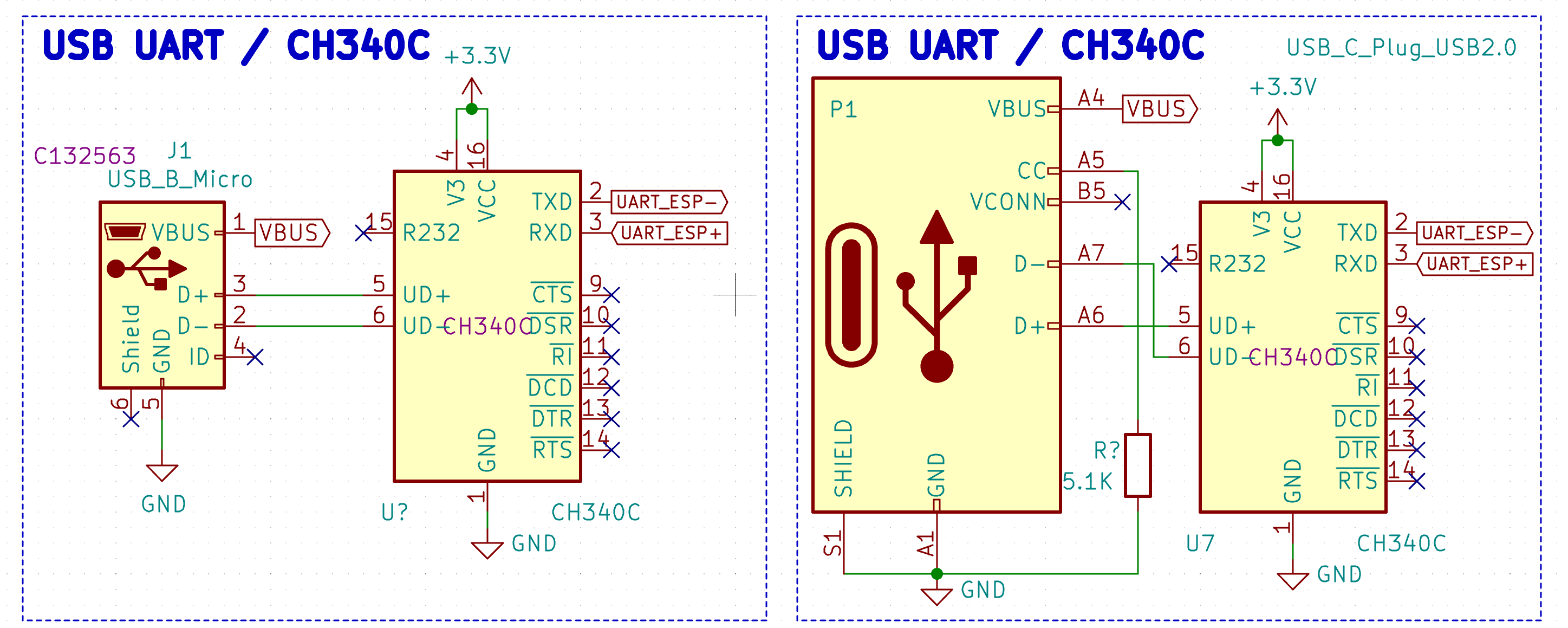

기존 2.0 단자에서 3.0 단자로 변경한 모습입니다.

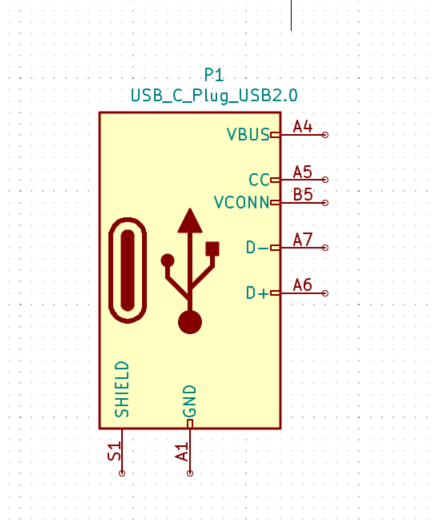

3.0은 단자 그림이 굉장히 큽니다. 같은 칸 안에 어떻게든 끼워넣는데는 성공했어요.

그런데 단자 심볼만 큰 게 아니라...

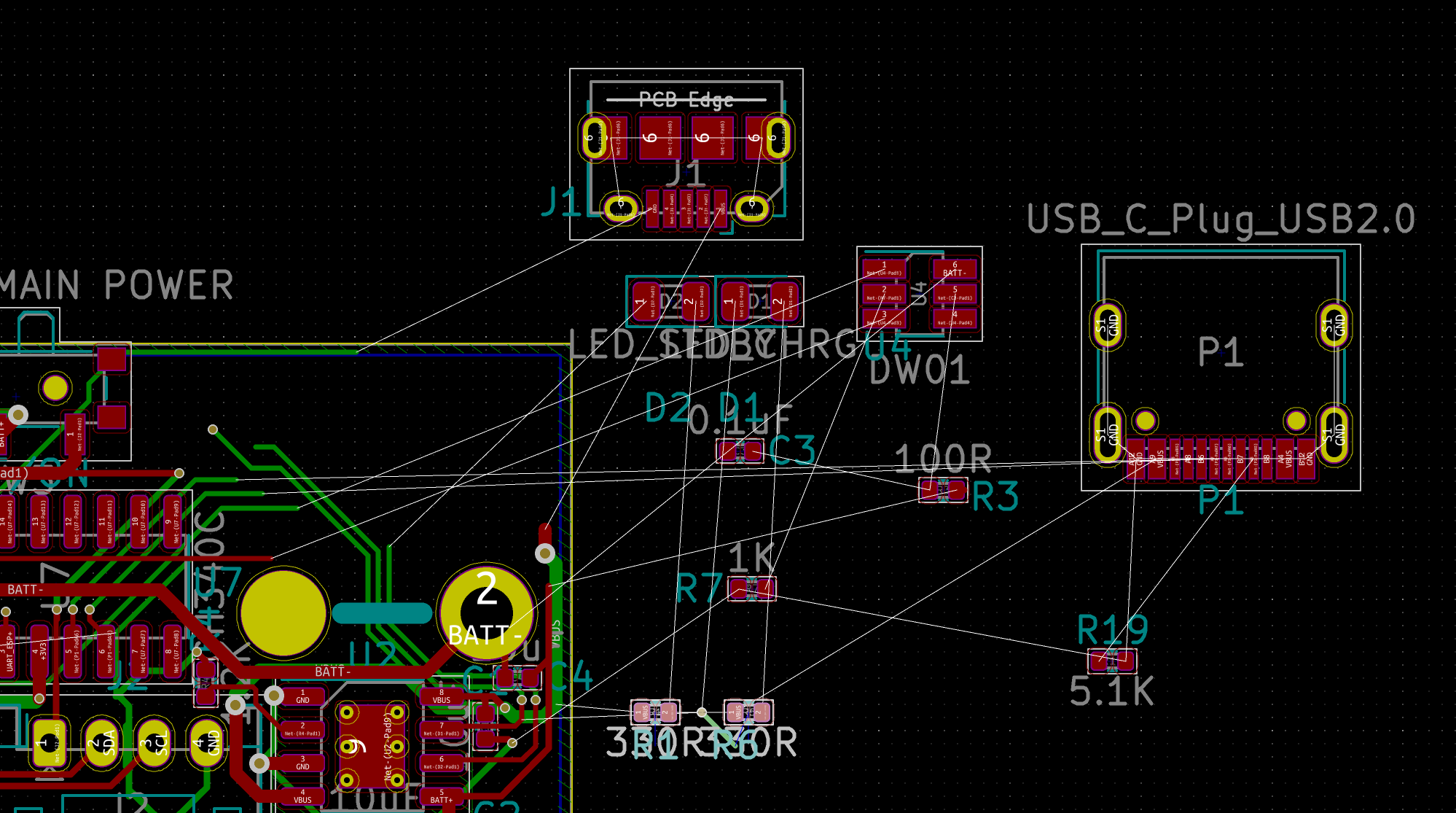

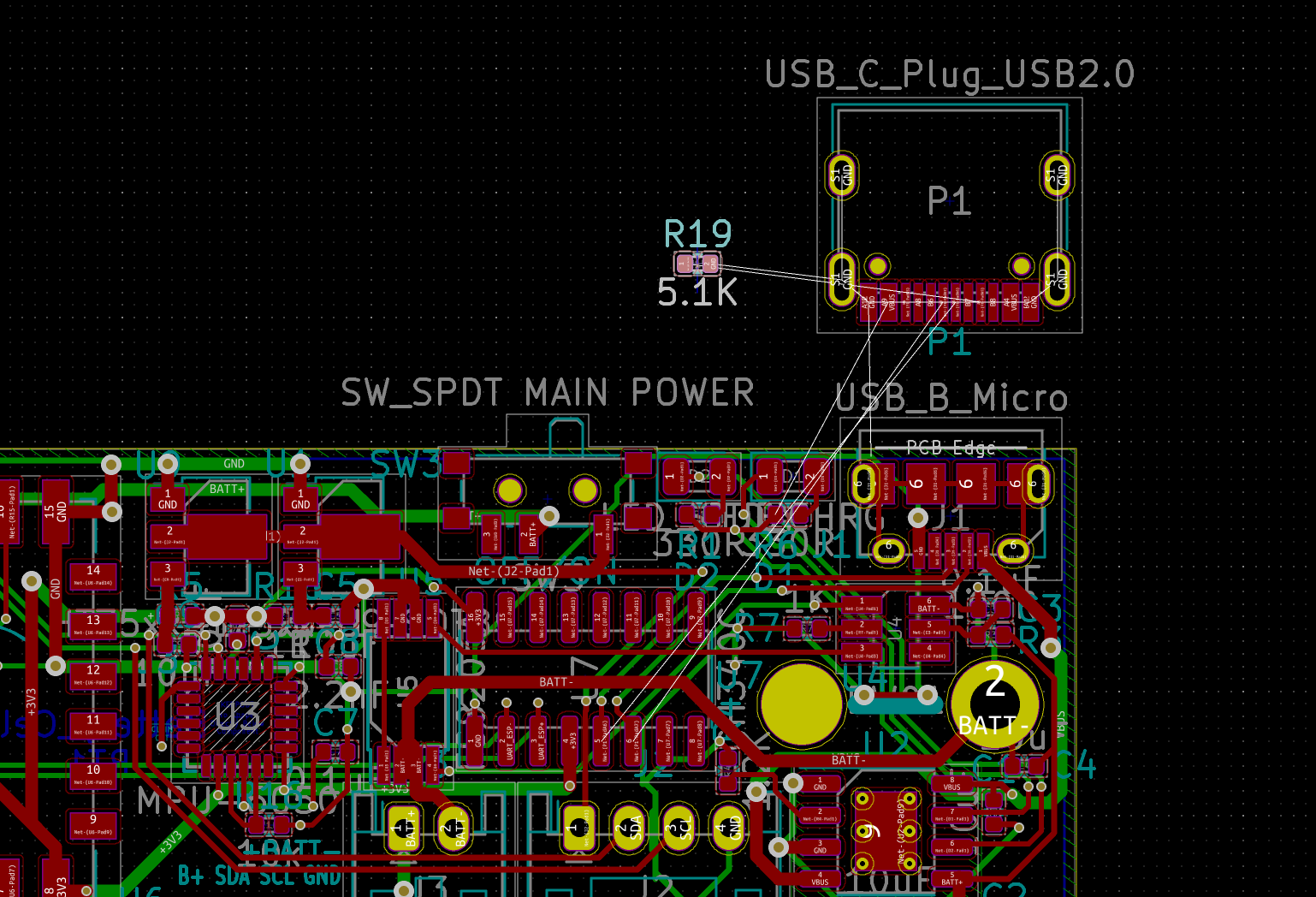

진짜 단자도 큽니다....같은 자리에 넣을 수 없어요...ㅋㅋ

전부 분해했어요 ㅠㅁㅠ

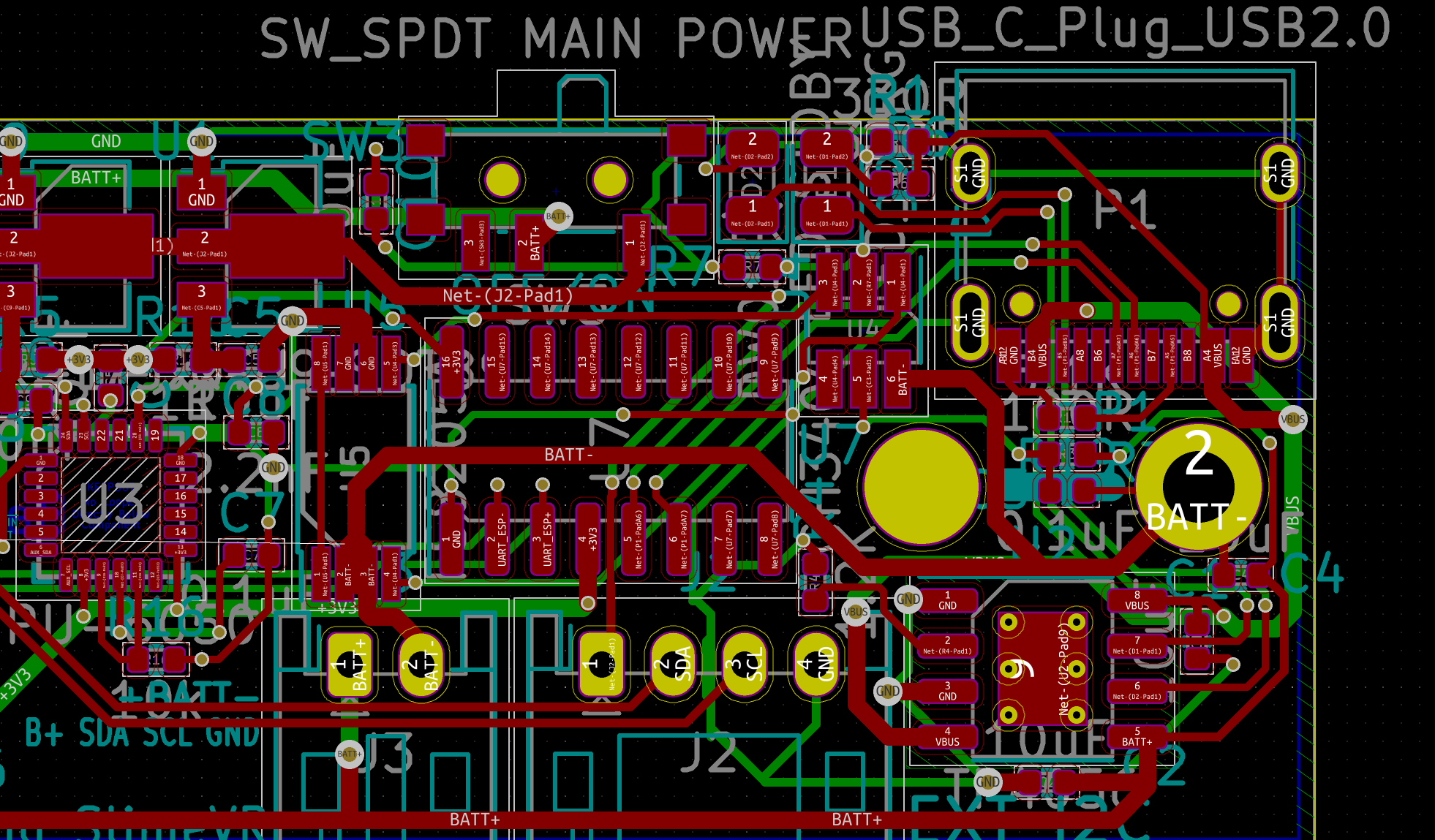

얼추 결선은 마친 것 같습니다 :) 공간이 부족해 틈새에 끼워넣은 게 좀 늘었습니다.

그리고 상단에 디커플링 캐패시터를 조금 추가했습니다. 잘 작동할 것 같아요!

일단 오늘은 여기서 마치겠습니다!
