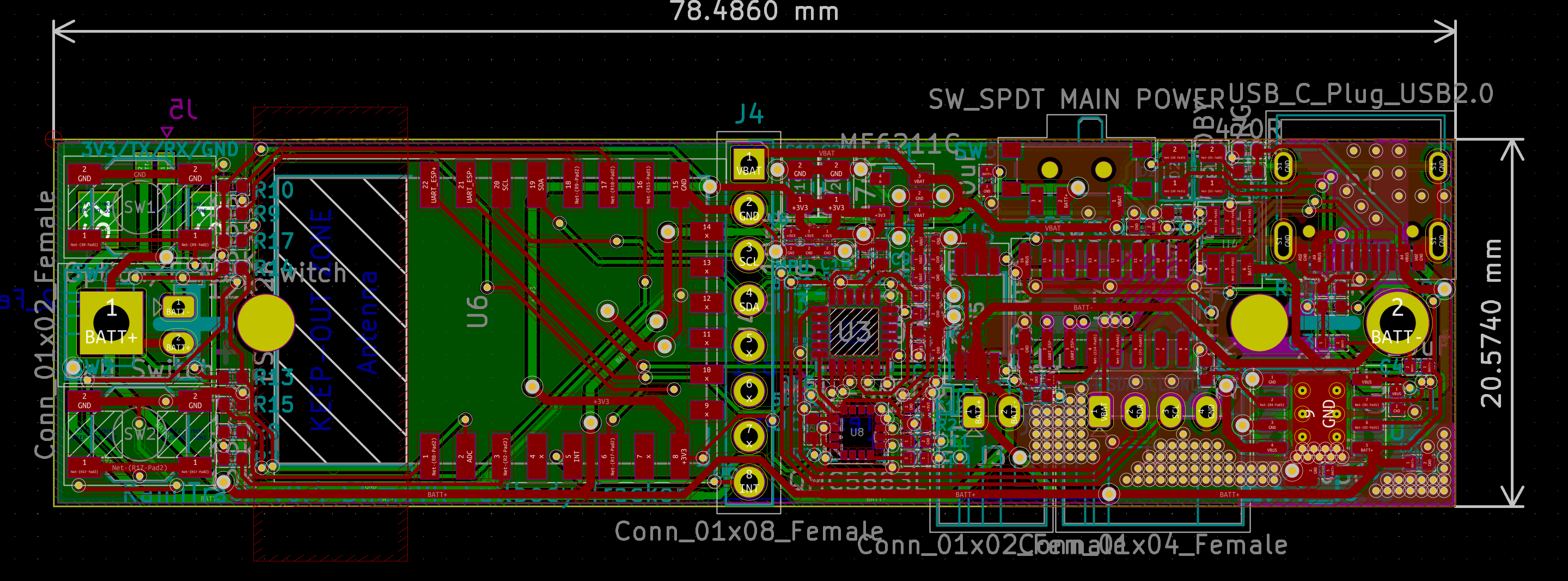

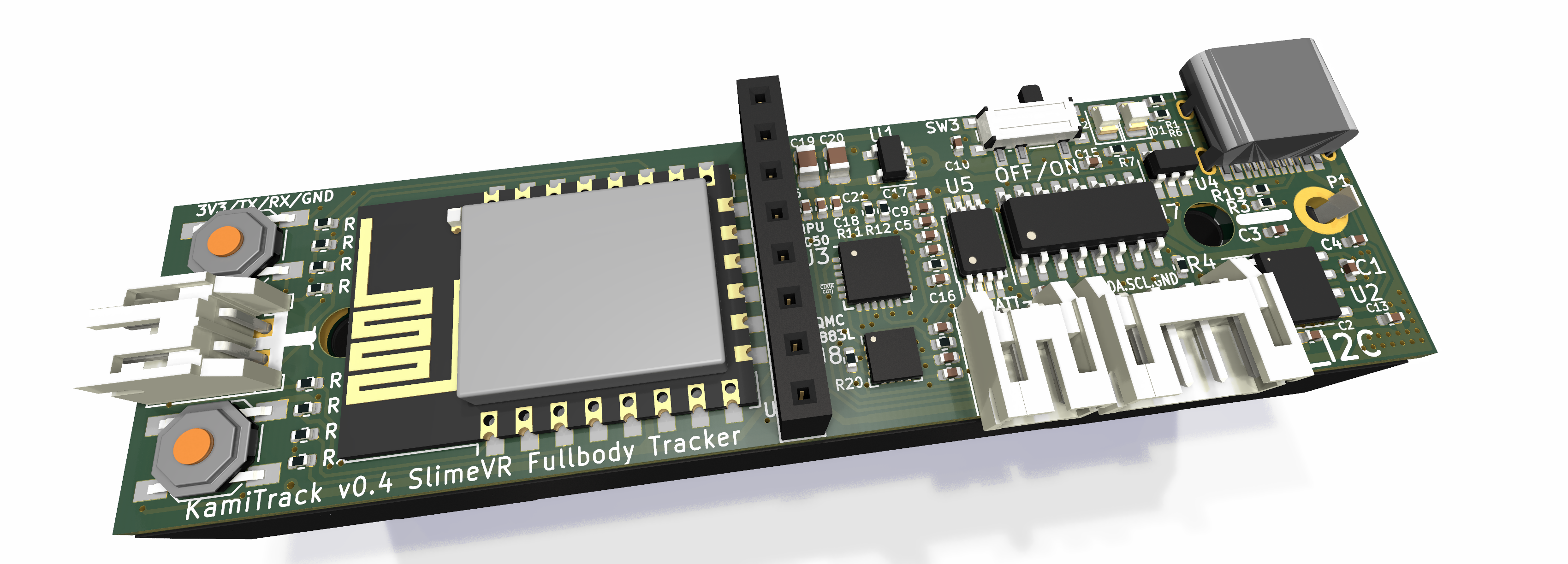

오늘은 이전에 만들었던 회로들을 주문해보도록 할게요
PCB 파일 업로드

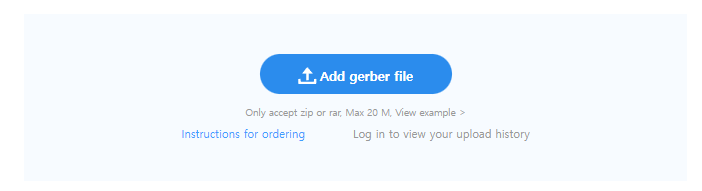

https://cart.jlcpcb.com/quote? 페이지로 이동해서 먼저 위 파일을 올려줍니다.
사양 선택

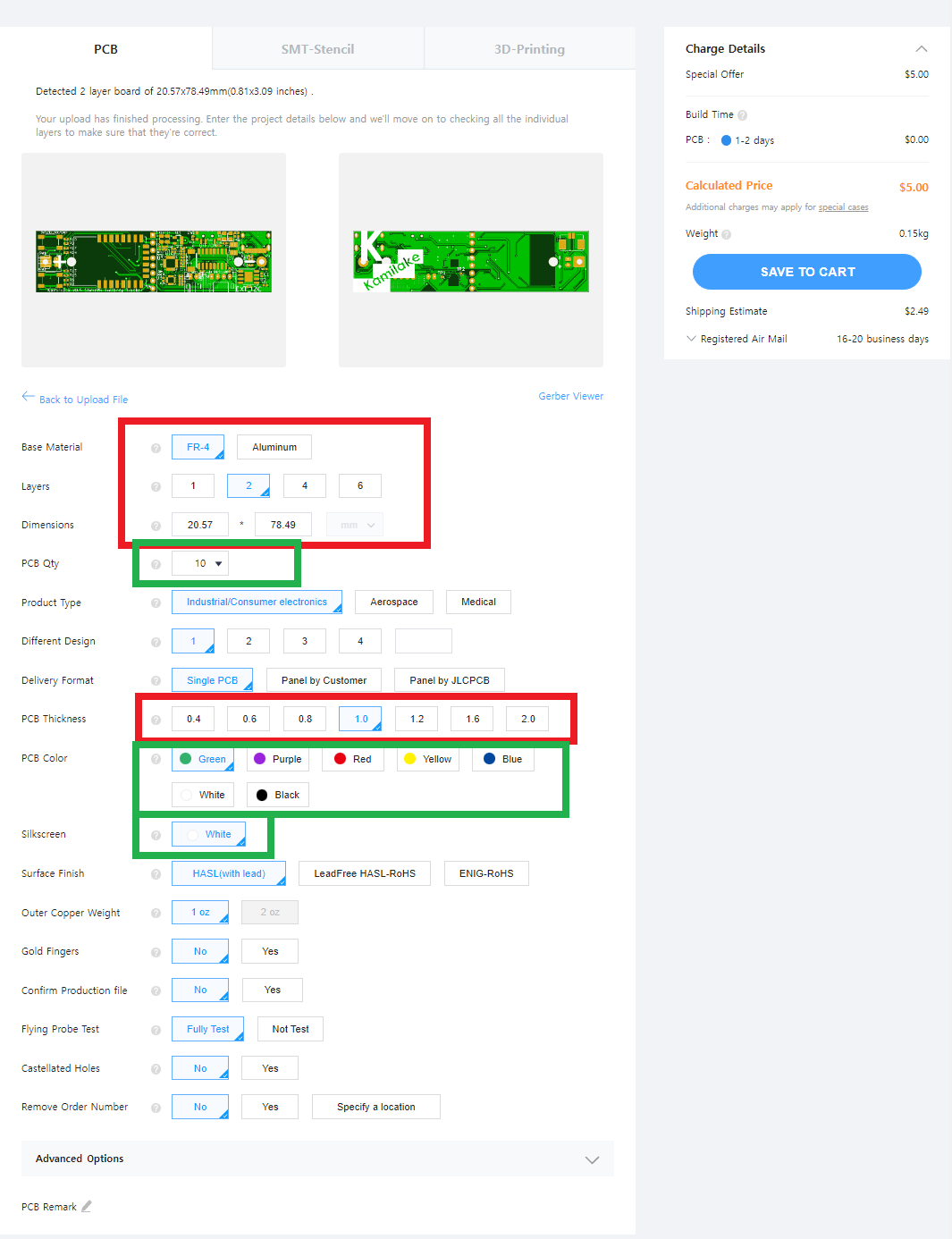

Gerber 파일을 업로드했으면 이제 어떻게 보드를 만들지 설명해야 합니다. 아래와 같이 저와 맞추면 돼요.
빨간색으로 표시된 부분은 저를 따라 해 주시고, 초록색으로 표시된 부분은 원하는 데로 바꾸면 됩니다.
각 옵션이 무슨 뜻인지 궁금하다면 옆에 있는 물음표를 눌러주세요.
확장 센서가 없다면 최소 6개의 트래커가 필요하기 때문에 5개 대신 10개를 주문해야 하지만 이게 부담된다면 5개를 주문하고 직접 센서를 만드실 수도 있어요.

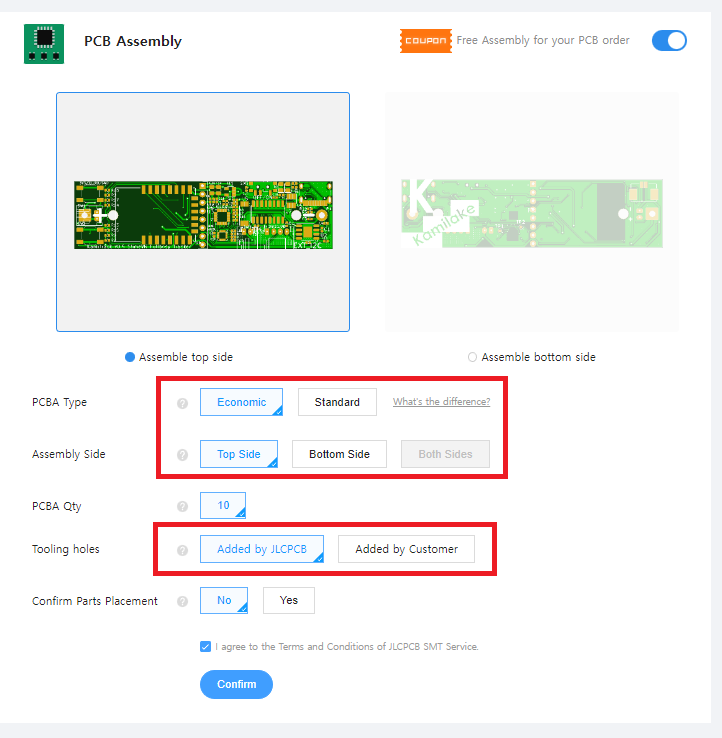

그다음은 PCB 어셈블리 옵션을 켜 주세요.

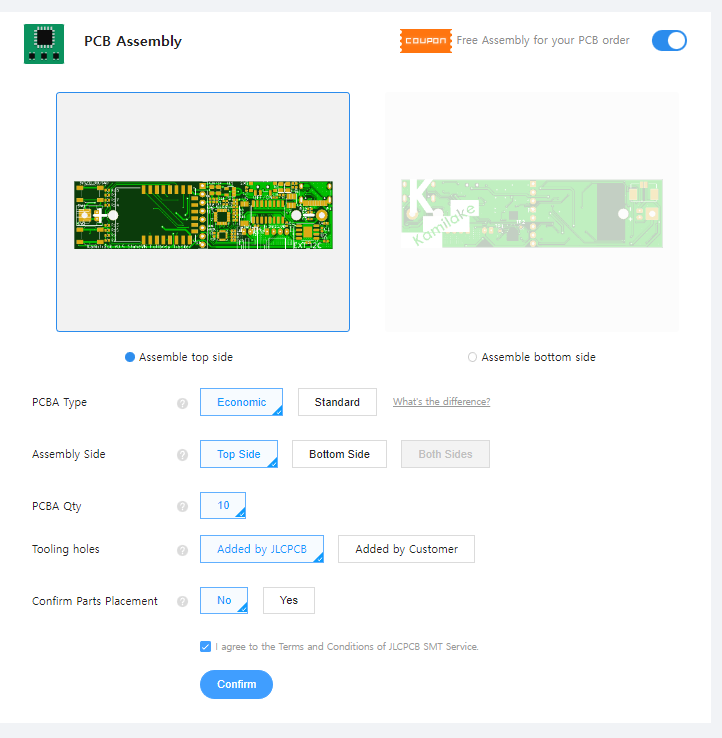

PCB 어셈블리에서는 위와 같이 설정하면 됩니다.
(위 보드에서는 에지 레일을 설치할 가장자리가 없고 툴링 홀을 타공 할 여분의 공간이 전혀 없기 때문에 PCB 조립 타입에서 스텐다드를 선택할 수 없어요)
이제 다음 단계로 넘어가기 위해 Next 또는 Confirm 버튼을 누르세요!

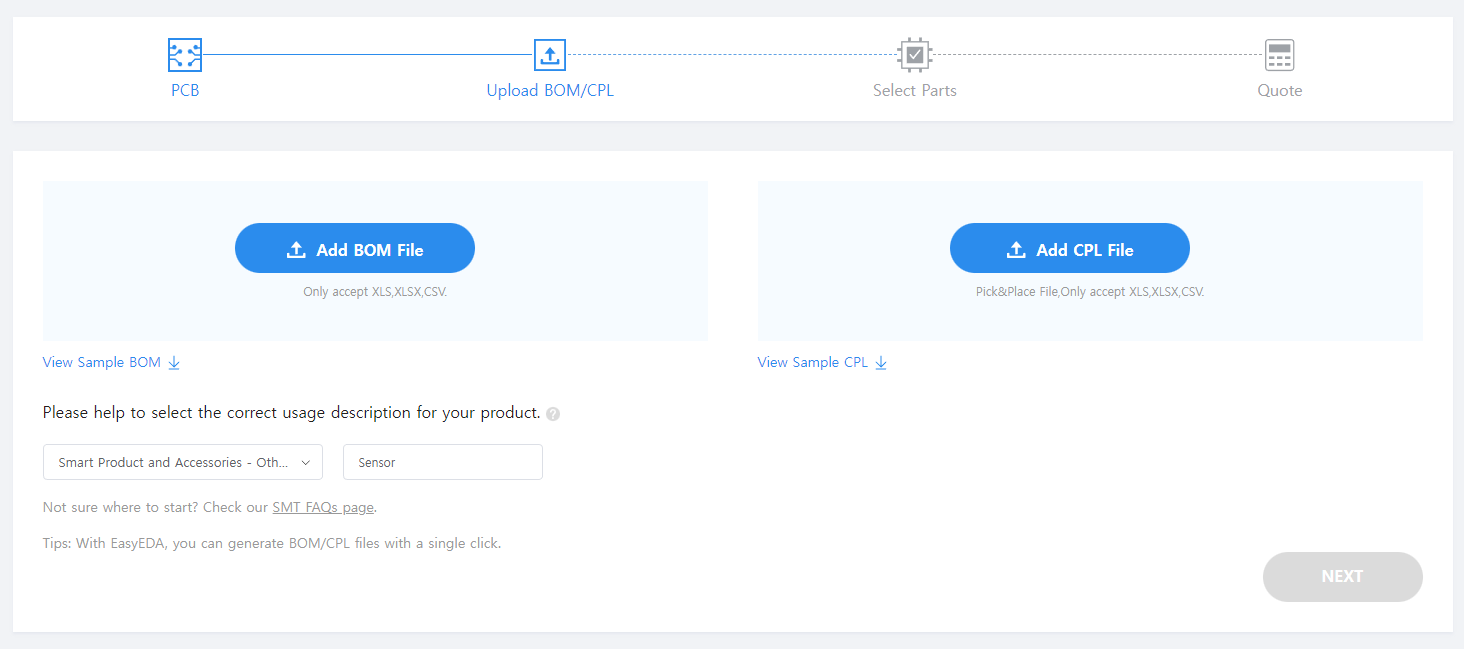

BOM/CPL 파일 업로드
BOM(Bill of materials)은 조립에 필요한 부품이 나열되어 있는 자재 명세서 파일입니다.
그리고 CPL(Component Placement List)은 BOM에서 나열한 부품들이 어디에 들어갈 지 정하는 구성요소 배치 목록이에요.
이 두 파일은 KiKit으로 생성하거나 미리 제가 만들어 둔 파일을 사용할 수 있습니다.
파일을 업로드했다면 NEXT를 눌러주세요!

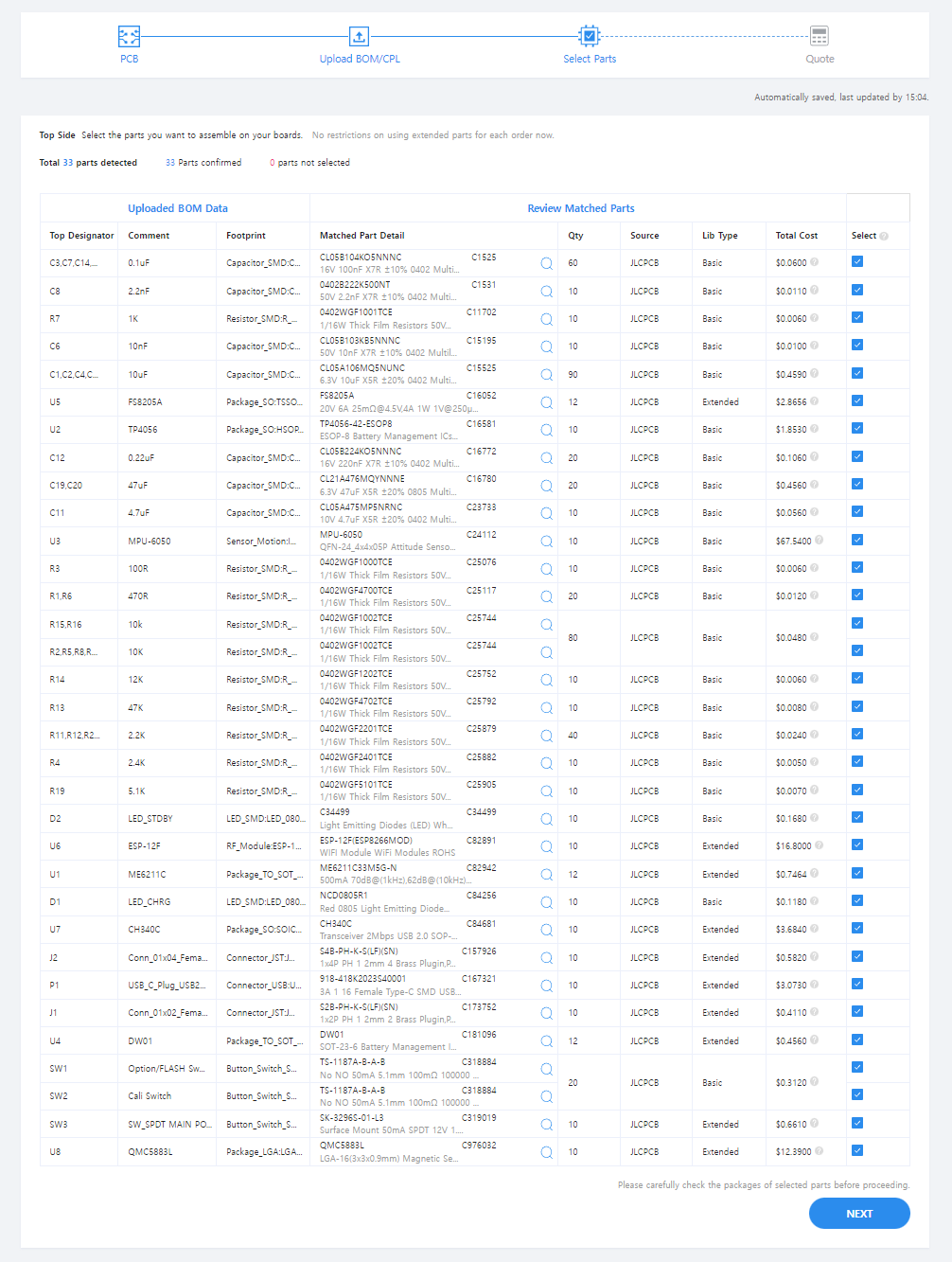

조립에 사용되는 부품 목록입니다. 딱히 바꿀 내용은 아무것도 없고 만약 빠진 게 있다면 그 부품은 조립되지 않기 때문에 직접 조립하거나 다른 부품으로 바꿔주면 됩니다. NEXT를 눌러주세요.
주문하기

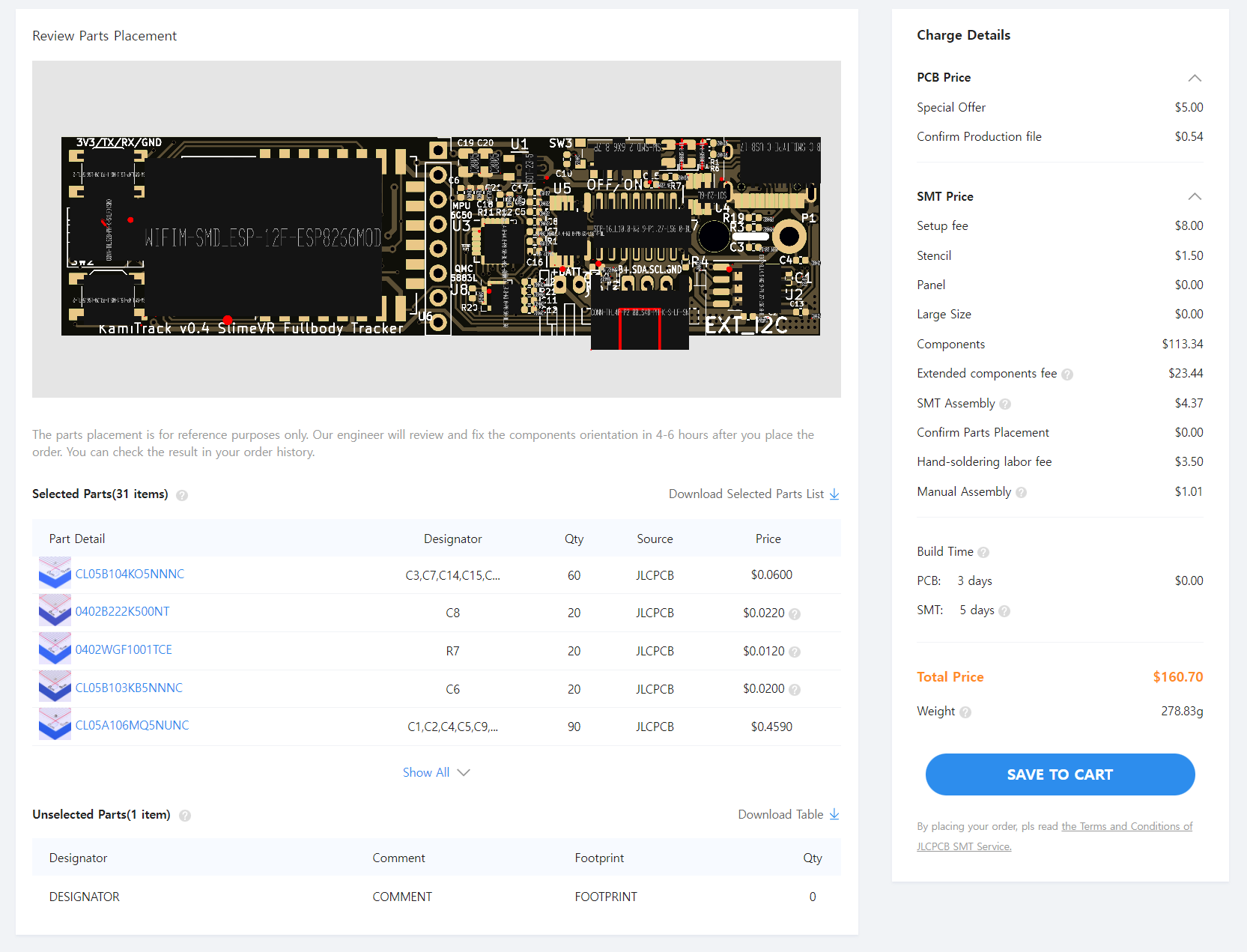

마지막으로 가격과 미리보기 그림을 확인한 다음 SAVE TO CART 버튼을 누르면 끝입니다!

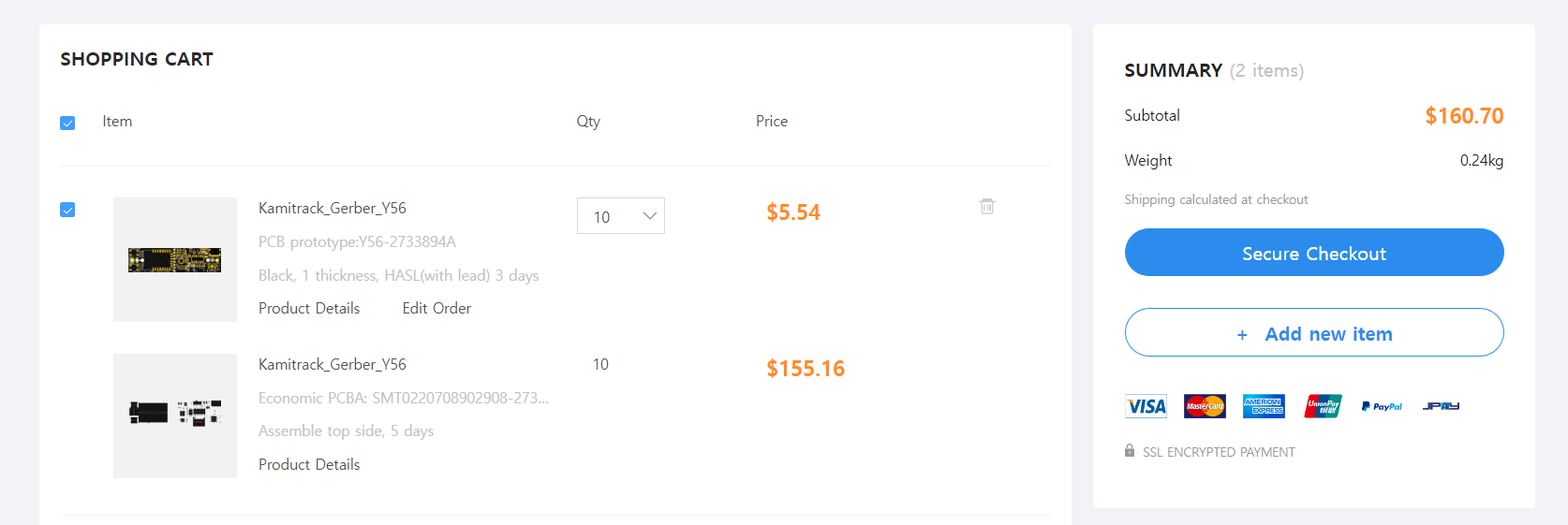

저기서 Secure Checkout 버튼을 눌러 주문해도 되지만...
앗 잠시만요!
주문하기 전에 jlcpcb.com/KOR 링크를 통해 JLCPCB에 가입하시면 최대 54달러 쿠폰을 발급받으실 수 있어요!

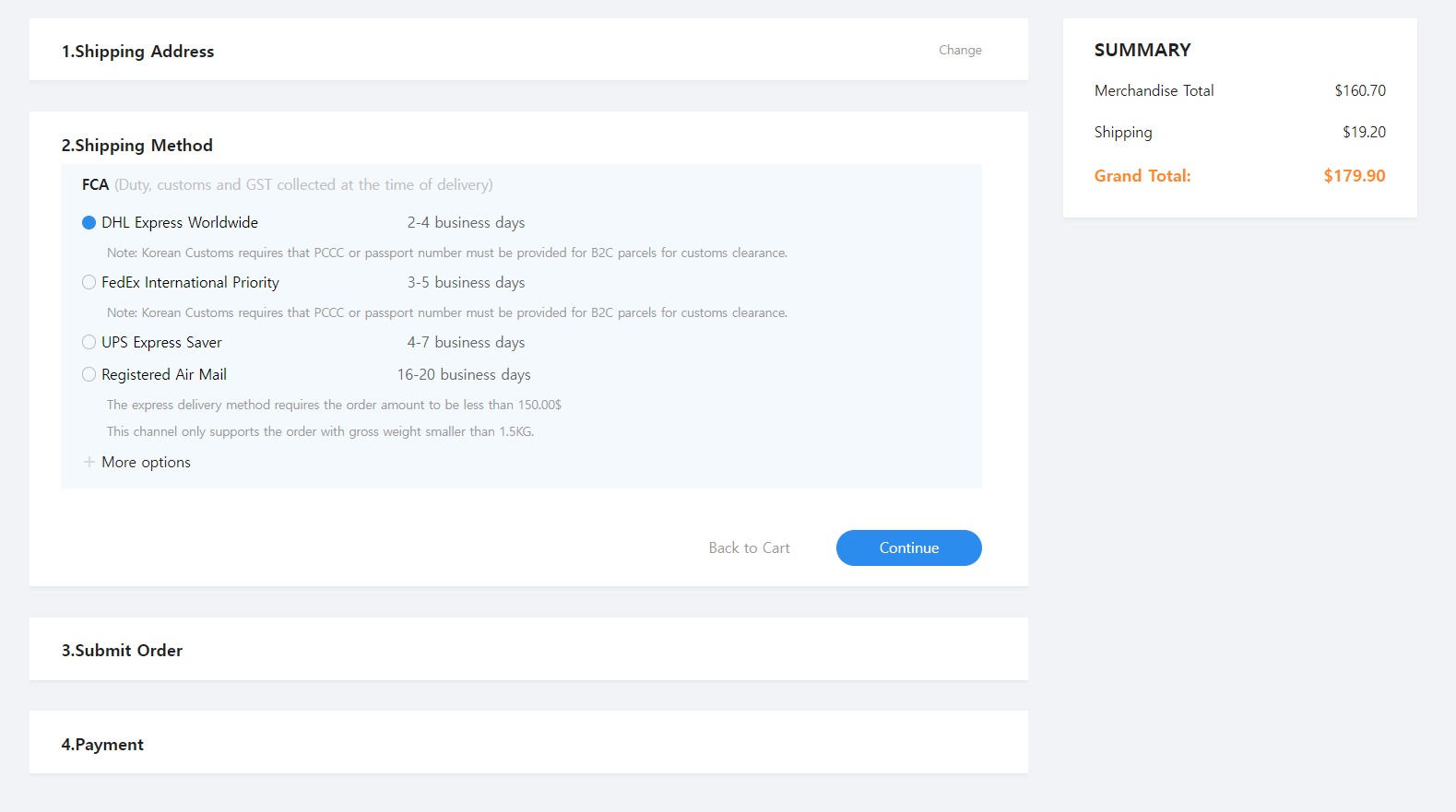

결제 페이지에서 주소와 개인통관고유부호를 입력해주세요.
이제, 배송 방법을 설정하고 금액을 결제하면 느긋하게 배송을 기다기만 하면 됩니다.
따라오느라 고생하셨어요 :D
