SlimeVR 트래커 PCB 제작하기 - 배터리 커넥터와 SMT 어셈블리 준비

Kamilake 2022. 6. 29. 19:28

오랜만입니다. 여러 일로 바빠서 한동안 글을 못 썼네요ㅠ 마지막 주문입니다.

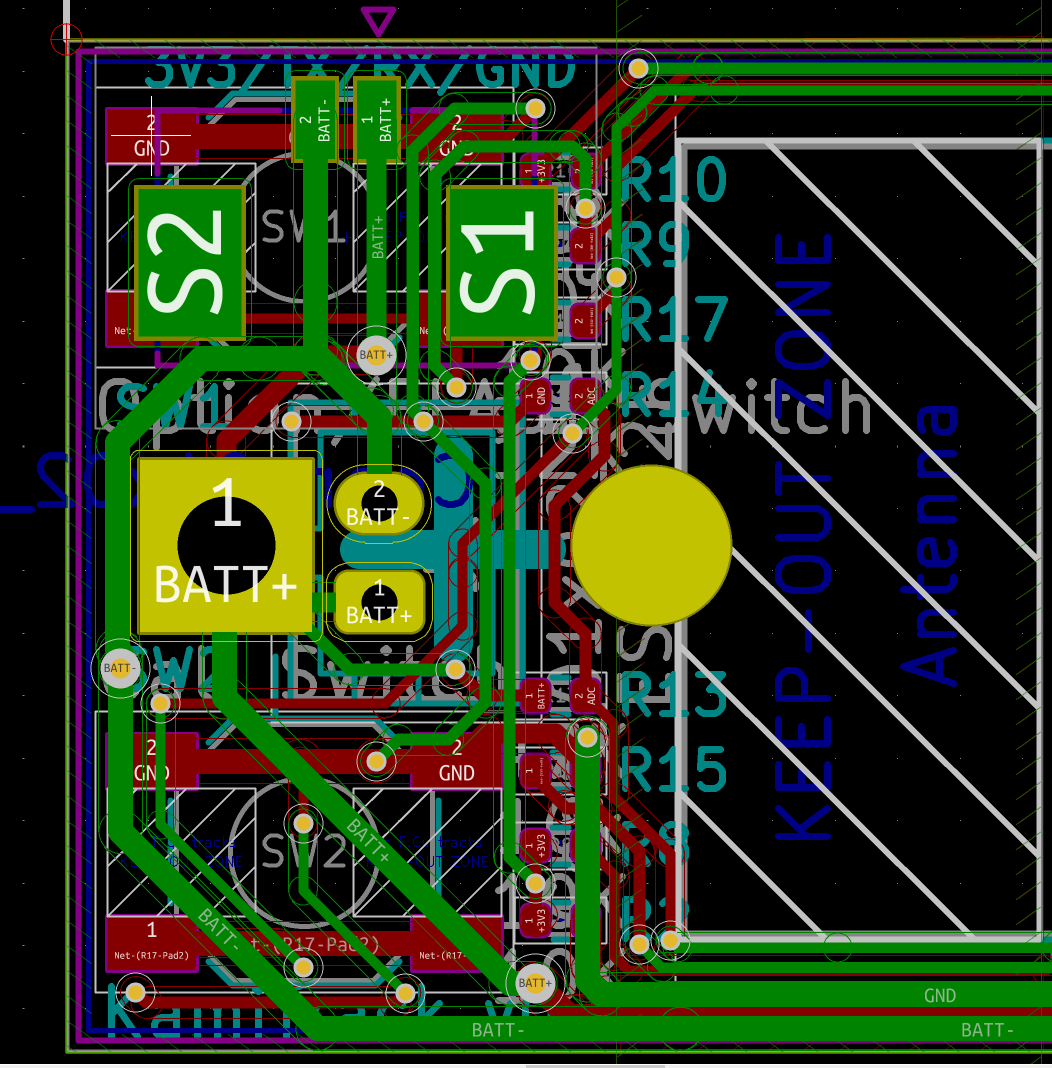

자주 주문하는 배터리 제조업체가 배터리 커넥터의 극성을 바꾸게 되면서 중대한 문제가 생겼기에 배터리 극성을 뒤집어야 했습니다. 새 주문에서는 커넥터를 세로로 세우고 + - 극성을 반대로 결선하도록 할게요.

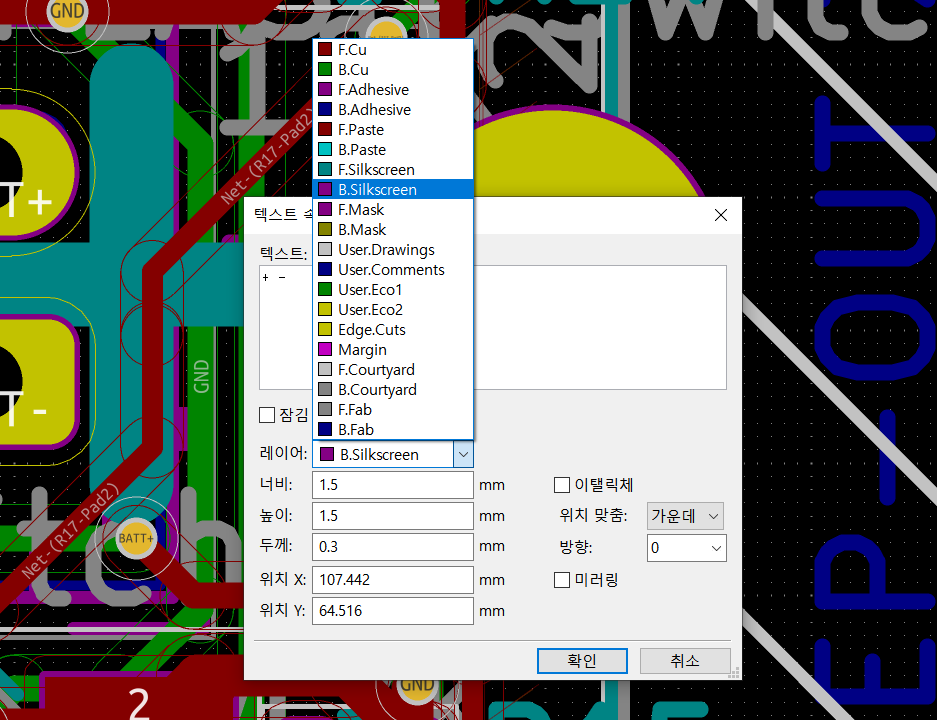

이전 배터리와 같은 커넥터에 다른 극성을 가진 커넥터를 만들었기 때문에 매우 매우 조심해야 합니다. 위처럼 배터리 극성을 실크스크린에 인쇄해두면 잘못 연결하는 일을 줄일 수 있습니다.(배터리 쪽은 전선 색깔로 구분할 수 있습니다)

납땜을 반대로 하면 될 뿐인데 왜 회로를 수정하느냐고요?

이번에 JLCPCB에서 수많은 THT 부품들을 SMT 어샘블리에서 조립할 수 있도록 부품 라이브러리에 커넥터와 같은 붙이기 힘든 파츠가 잔뜩 들어왔습니다.  이 부품들을 활용해서 도착 후 후처리가 전혀 없이 완제품을 받아볼 수 있도록 하려고 합니다.

https://jlcpcb.com/parts



PCB Prototype & PCB Fabrication Manufacturer - JLCPCB



jlcpcb.com



PCB를 주문하고 SMT 어셈블리 서비스를 신청하면 JLCPCB 어셈블리 부품 라이브러리에 있는 350,000개 이상의 재고 부품을 곧바로 PCB에 조립해서 받을 수 있습니다.



jlcpcb.com/KOR 링크를 통해 JLCPCB에 가입하시면 최대 54달러 쿠폰을 발급받으실 수 있습니다.
이곳에서 제 PCB 또는 여러분이 직접 만든 PCB를 제작해보세요!



PCB Prototype & PCB Fabrication Manufacturer - JLCPCB

PCB 생산에 대한 전반적인 신뢰는 JLCPCB가 한국 전자 엔지니어들을 연결하고 하드웨어 커뮤니티에 기여하며 고객 가치를 창출할 수 있도록 합니다. 이제 한국 고객님은 PCB 주문 전에 $30 쿠폰을 받을 수 있습니다($10+$5+$10+$5). PCB 5개에 2달러입니다. 3일 안에 한국으로 도착할 수 있습니다. JLCPCB 한국 공식 트위터를 팔로우하며 디엠을 보내면 $10 SMT 쿠폰을 받을 수 있습니다

jlcpcb.com

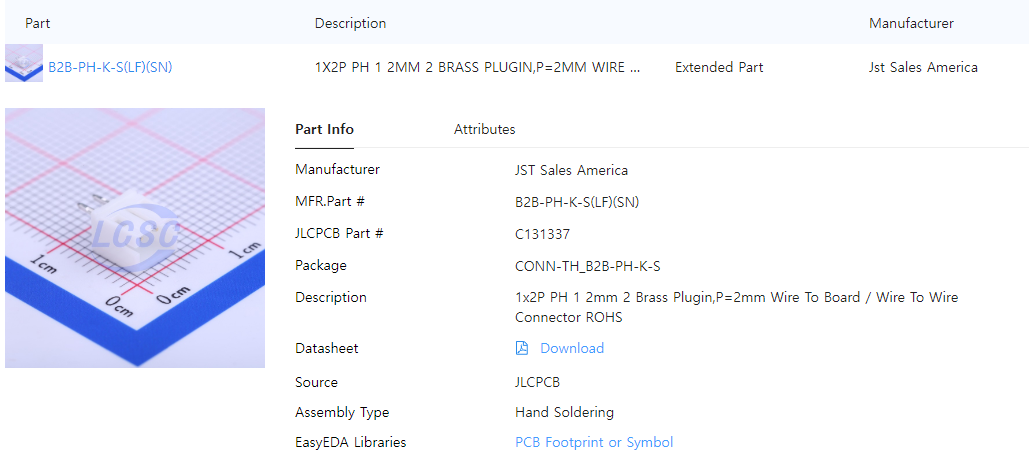

 국내에서 구매했던 커넥터들이 JLC 파츠 라이브러리에 전부 있으며 심지어 가격도 훨씬 저렴합니다. 그러면 당연히 조립해서 받아야죠.

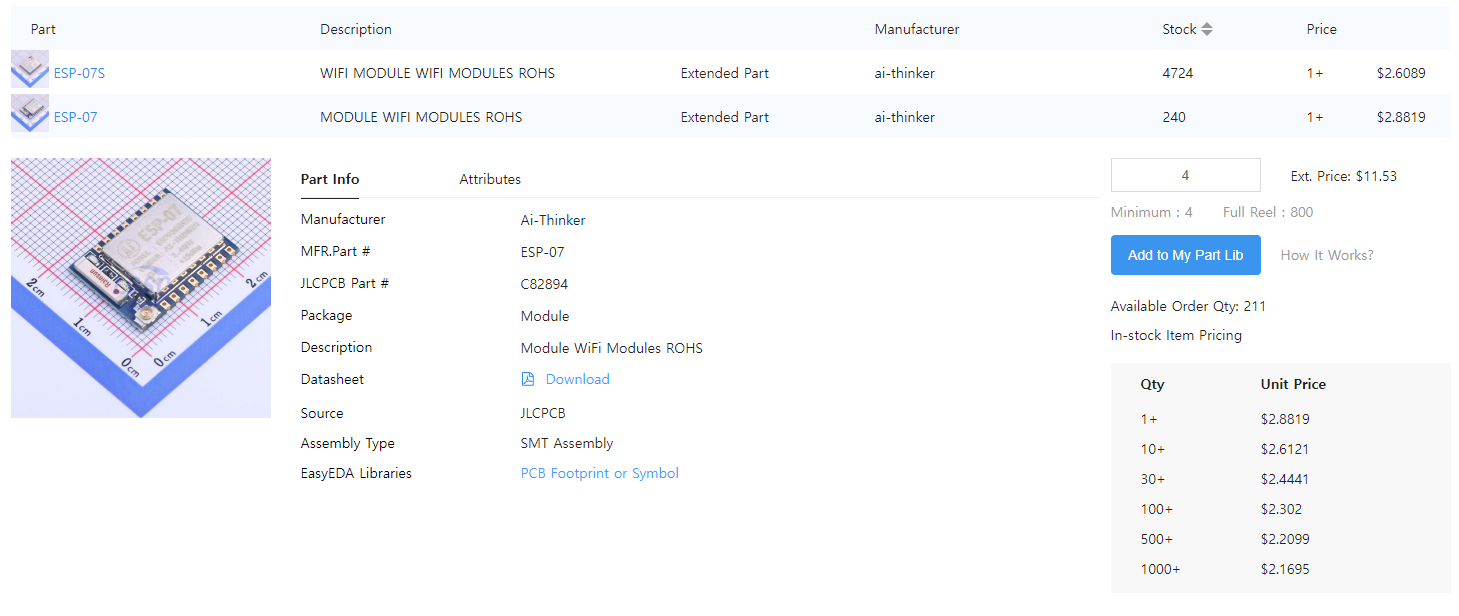

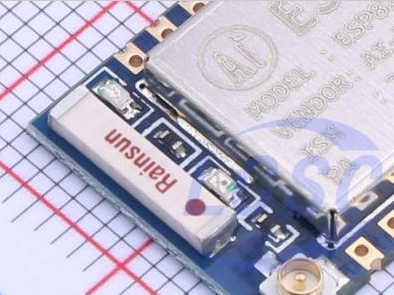

Kamitrack에서는 Wi-Fi 안테나가 보드 중간에 있는 구조라 18650 배터리를 사용할 때는 세라믹 안테나로 되어 있는 ESP-07을 사용해야 합니다.

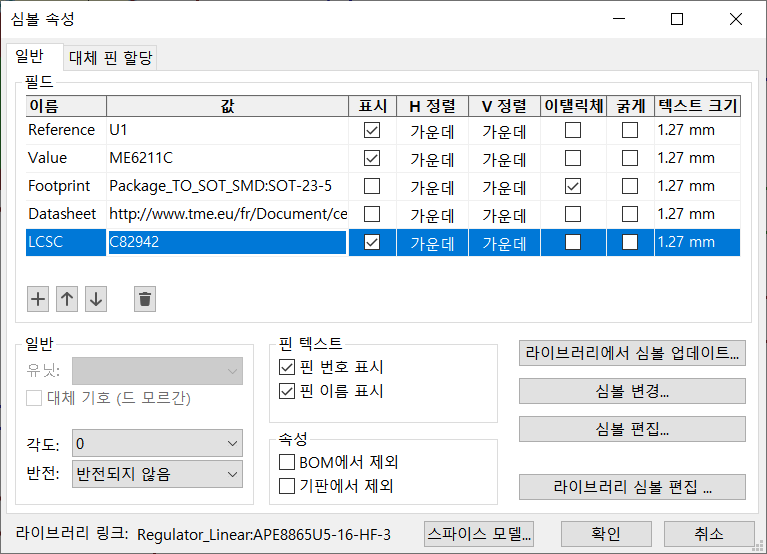

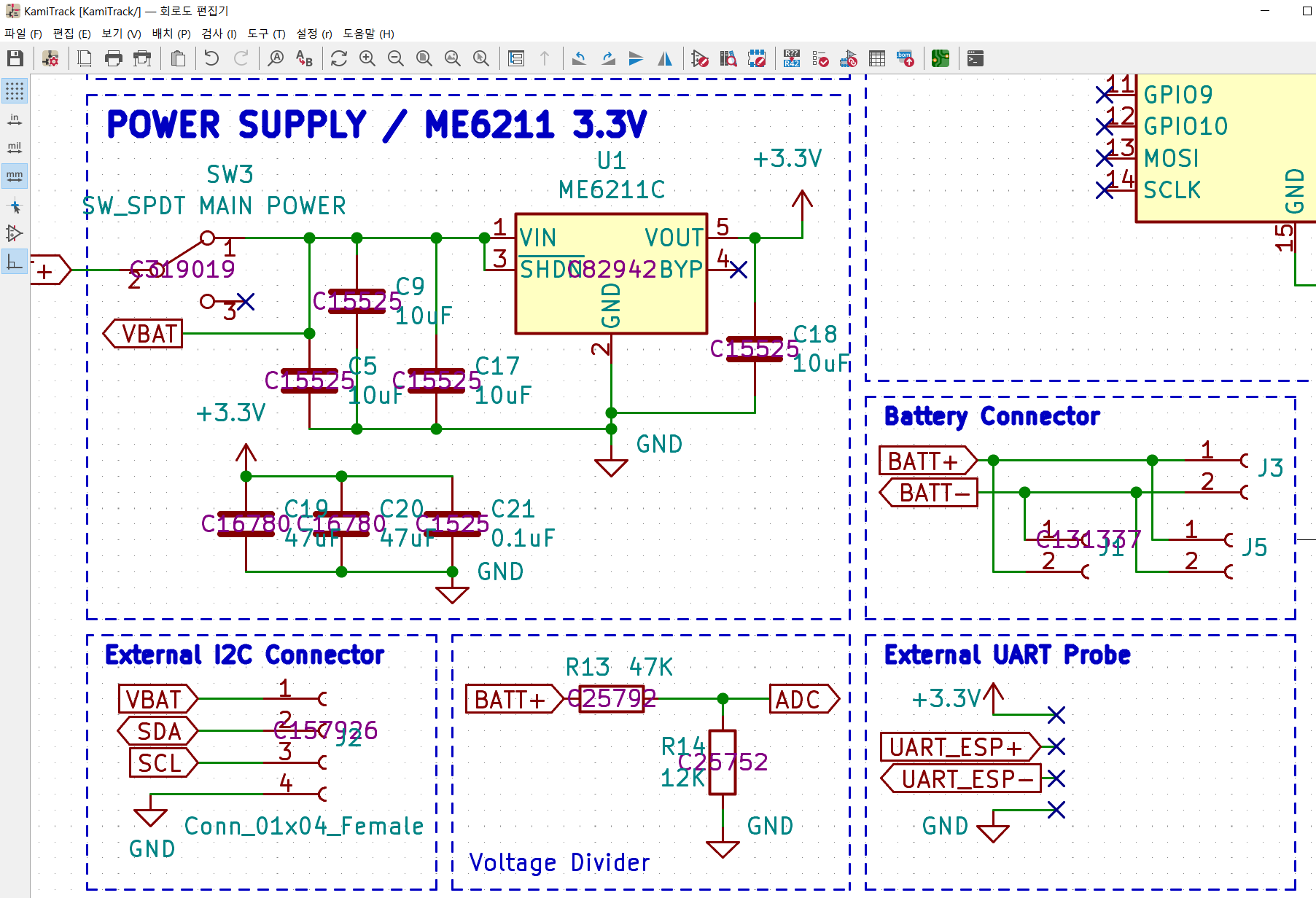

 KiCad에서 JLCPCB의 부품을 사용하기 위해서는 LCSC 파트 넘버 라벨링이 필요합니다.

위 사진처럼 수정하고자 하는 심볼에서 E 키를 눌러 속성 메뉴를 연 다음, 이름이 LCSC인 필드를 만들면 됩니다.

아 맞다.. JLCPCB SMT 서비스를 받으려면 모든 부품이 한 면에 있어야 하는 걸 잊었네요..

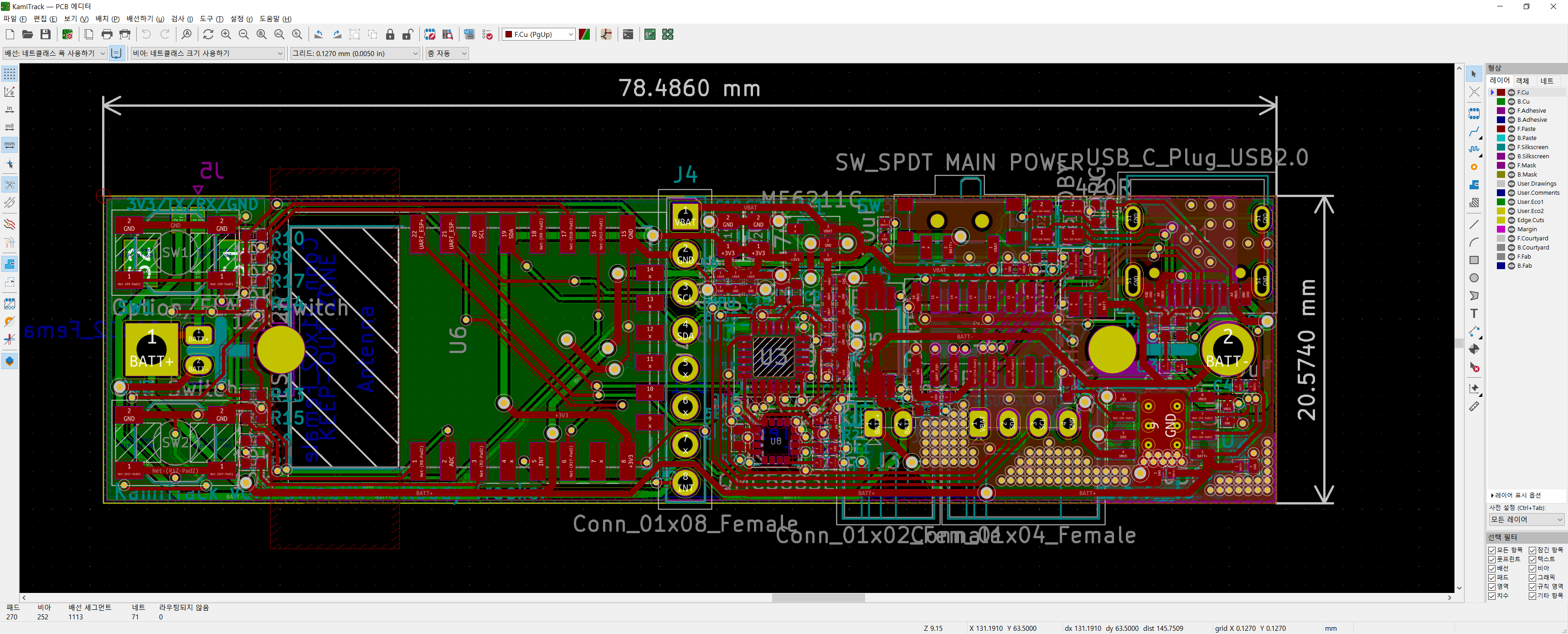

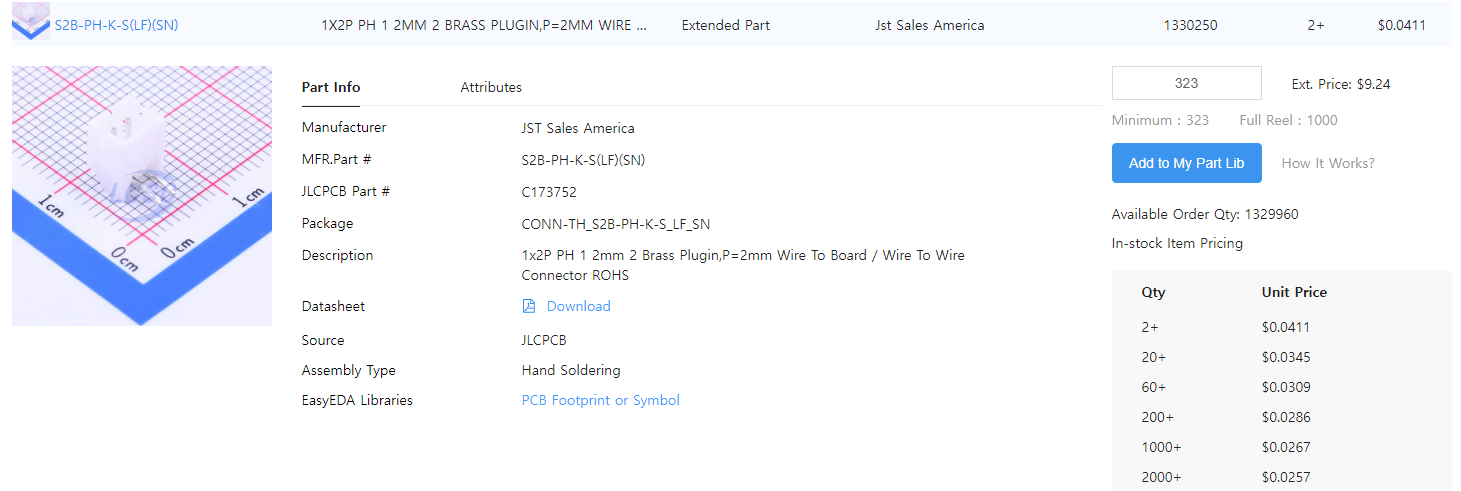

배터리 커넥터를 다시 90도 꺾인 JST 커넥터로 변경하고 전면으로 이동해주도록 하겠습니다...



QMI8610 센서 모듈 만들기. GY-8610

6축 IMU중에 QMI8610이라는 친구가 있습니다. 6mdps/√hz로 낮은 자이로 노이즈를 갖고 있어서 써보려고 했는데 센서가 나름 비싸더군요. 위 사진은 알리익스프레스에 있는 테스트보드인데 개당 12달

kamilake.com

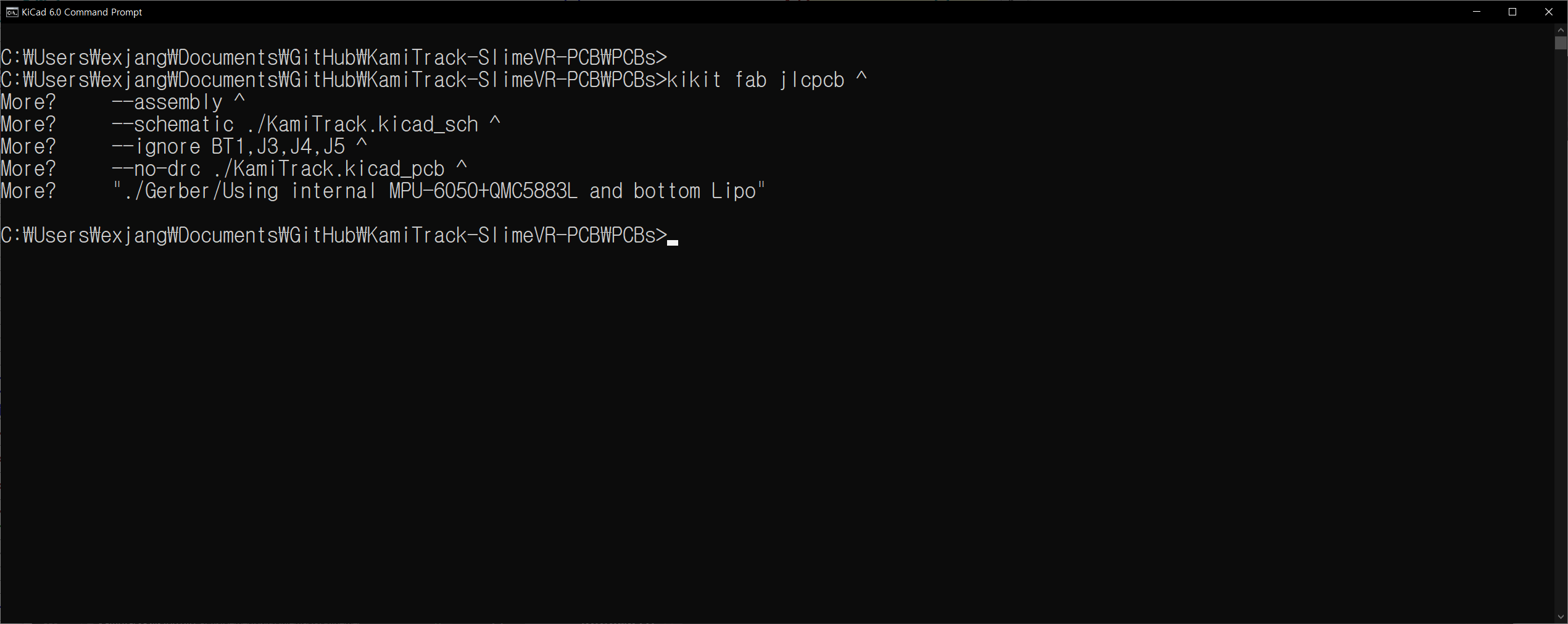

그다음은 QMI8610을 만들었을 때처럼 PCB를 Kikit으로 JLCPCB가 사용하는 포맷으로 변환합니다. 복잡한 플로팅 과정 없이 명령 한 줄로 해결할 수 있어요.

https://github.com/Kamilake/KamiTrack-SlimeVR-PCB/blob/main/PCBs/README.md



GitHub - Kamilake/KamiTrack-SlimeVR-PCB: ESP8266 Tracker for SlimeVR

ESP8266 Tracker for SlimeVR. Contribute to Kamilake/KamiTrack-SlimeVR-PCB development by creating an account on GitHub.

github.com

자세한 명령은 깃허브에 종류별로 정리해뒀어요.

 PCB 제조업체에 보낼 수 있는 파일이 완성되었습니다.

이 글이 도움이 될 수 있으면 좋겠습니다.

다음 글에서는 이 파일로 PCB를 주문해보도록 할게요!
