이번에는 KiCad 플러그인인 KiKit을 사용하도록 하겠습니다.
설치하는 방법은 이곳을 참고하세요 [링크]

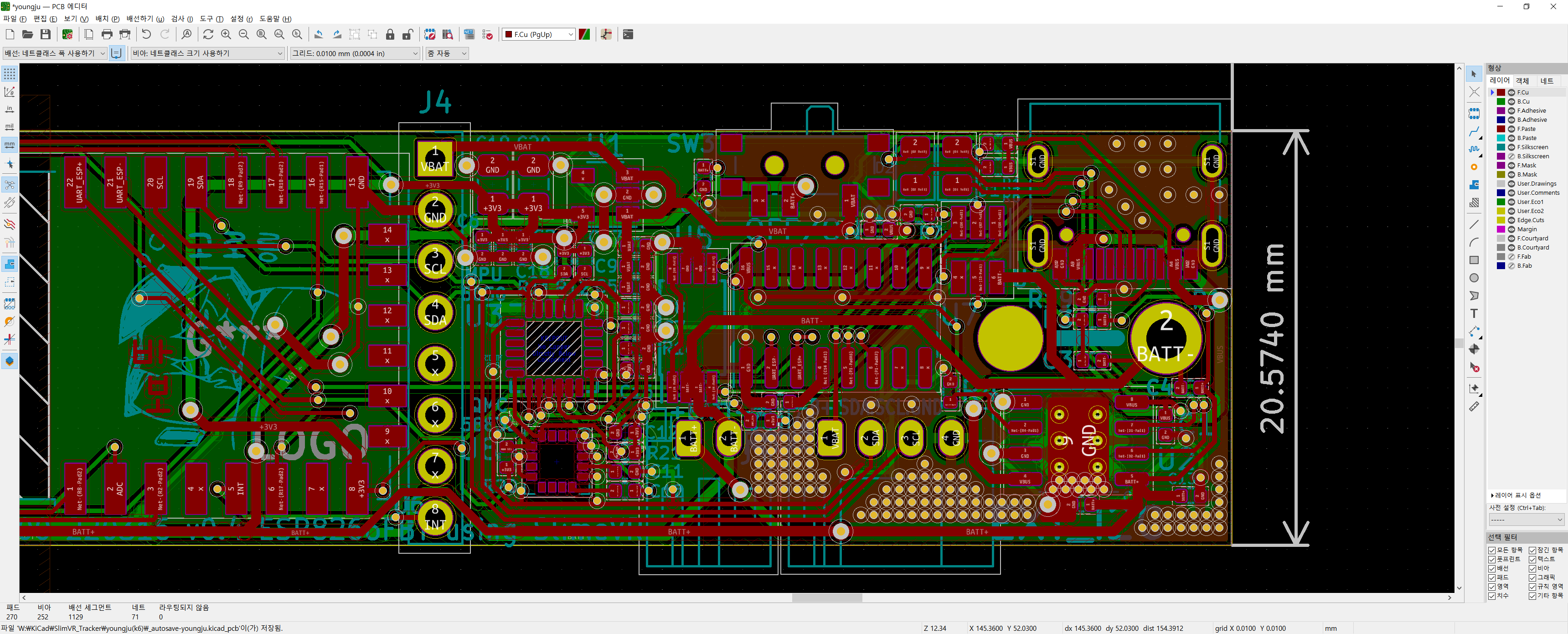

보드를 다 그리셨다면 플로팅 메뉴를 사용하는 대신 저장하고 나와주시면 됩니다.

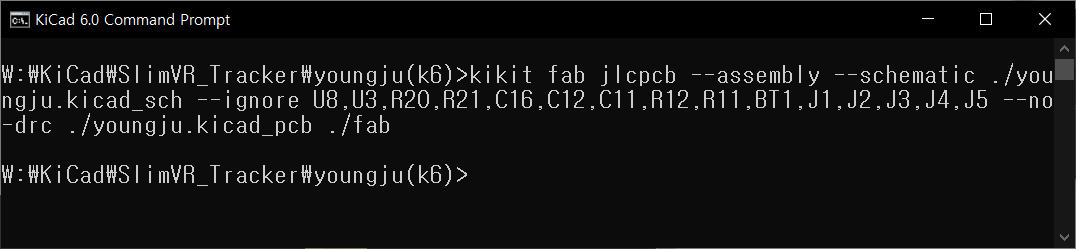

프로젝트 폴더에서 명령 창을 실행하고 Kikit 명령을 실행해 보드를 완성합니다.
kikit fab jlcpcb --assembly --schematic ./youngju.kicad_sch --ignore U8,U3,R20,R21,C16,C12,C11,R12,R11,BT1,J1,J2,J3,J4,J5 --no-drc ./youngju.kicad_pcb ./fab저 같은 경우는 이러한 명령을 사용했습니다.
뜻은 대략...
KiKit으로
제조
jlcpcb가 권장하는 포맷으로
--SMT 조립도 포함
--회로도 파일은 ./youngju.kicad_sch
--U8,U3,R20,R21,C16,C12,C11,R12,R11,BT1,J1,J2,J3,J4,J5은 SMT에서 조립하지 않기
--DRC는 체크하지 않기
./youngju.kicad_pcb 파일을 ./fab 폴더로 출력
이렇습니다.

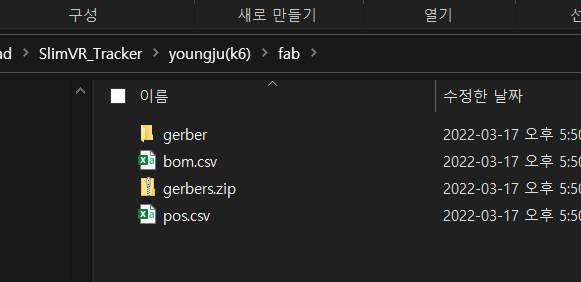

프로젝트 경로로 이동하면 다음과 같은 파일이 생성되었습니다. gerber 폴더를 제외하고는 JLCPCB 주문 페이지에서 순차적으로 넣어주면 됩니다.

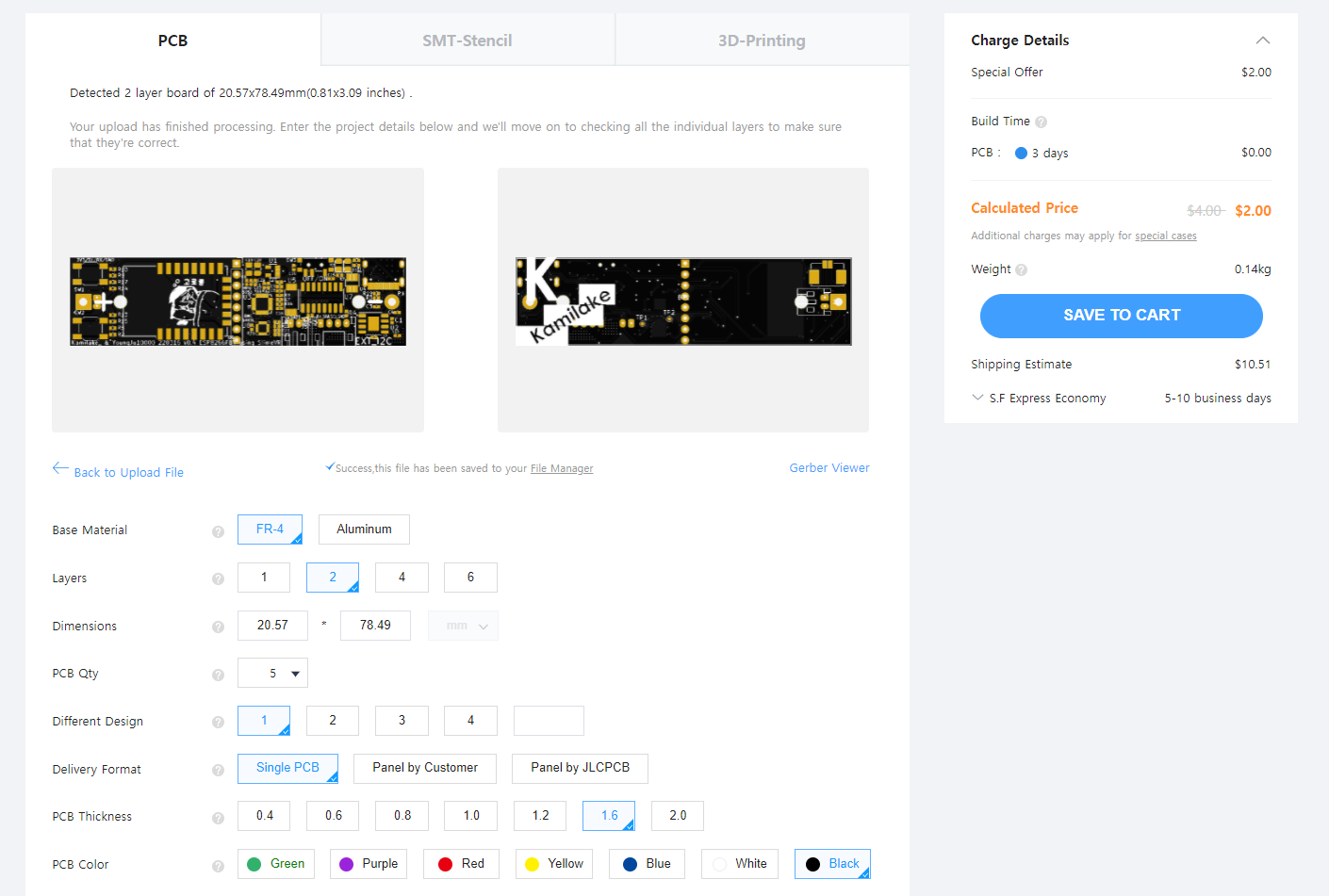

파일을 올리고

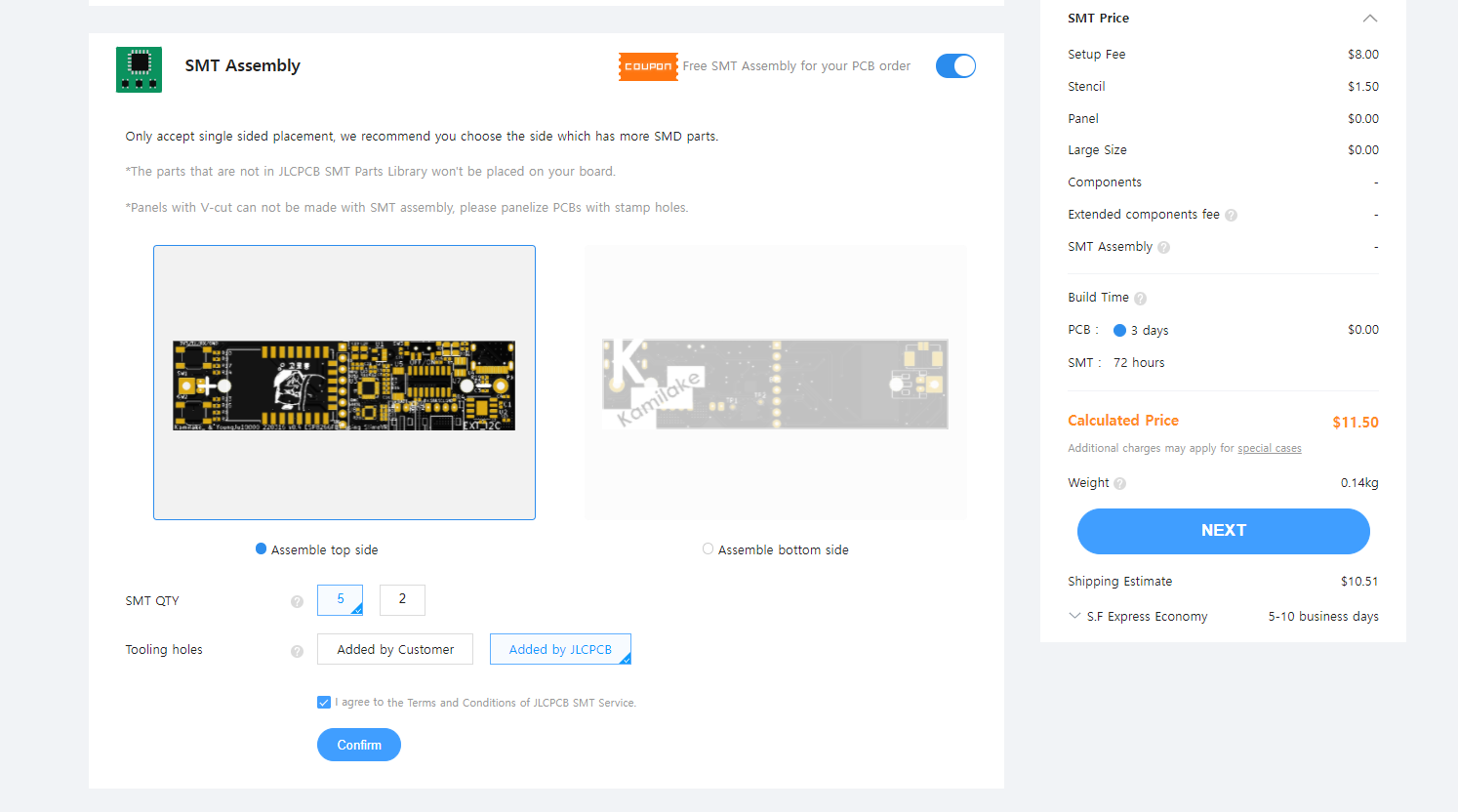

SMT 버튼을 누른 다음

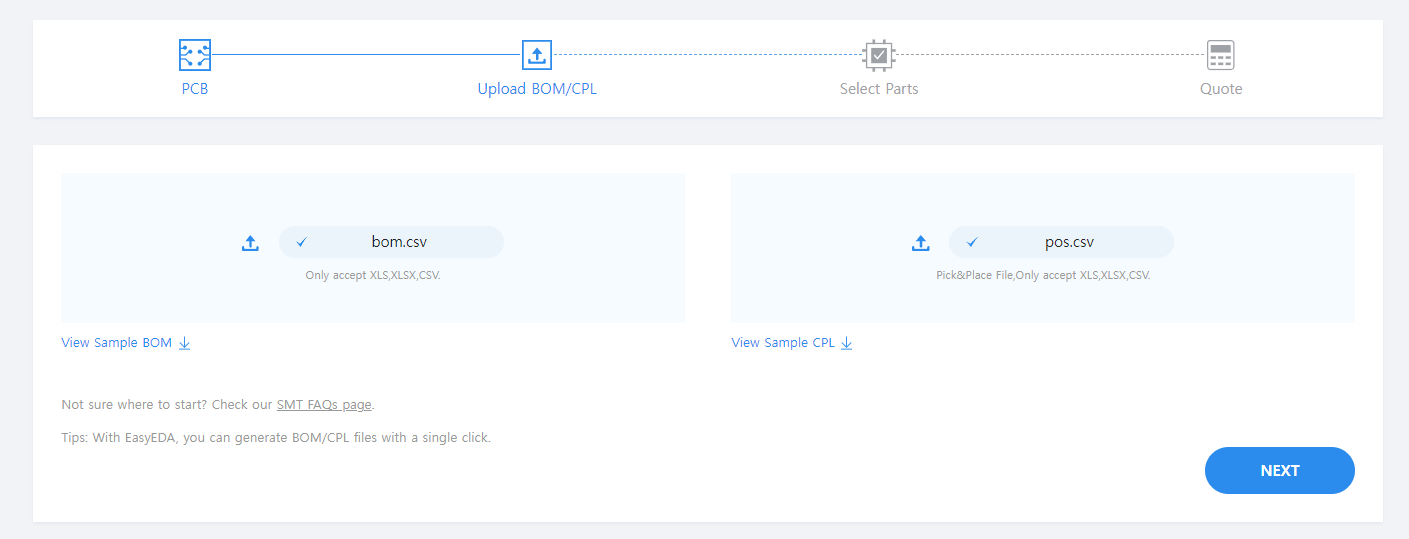

같이 생성된 2가지 csv 파일을 올리고

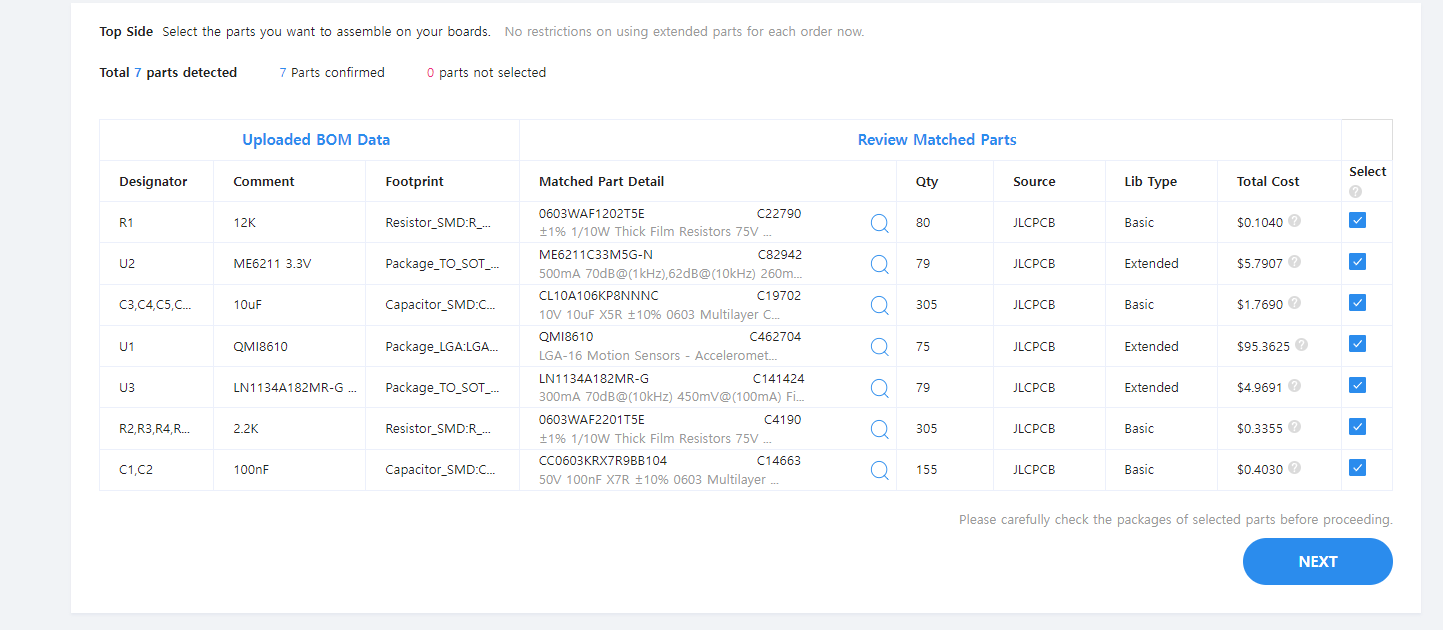

조립할 부품(저의 경우에는 모두 선택)을 고르고 다음을 누르면 끝입니다.
